Products

Elektronische und elektromechanische Motorstarter

  • Kompakte elektronische Motorstarter in 22,5 mm breitem Gehäuse

  • Versionen für direkten Anlauf oder Wendeschütz mit integriertem Motor-Überlastschutz

  • Versionen mit oder ohne Sicherheitsfunktion STO (Safe Torque Off)

  • Elektromechanische Direktstarter im Isoliergehäuse mit oder ohne Überstromrelais

  • Versionen mit START/STOPP- oder RESET-Taste

  • Isoliergehäuse für die Zusammenstellung der Motorstarter vom Kunden

  • Zusammengebaute Wendeschütze und Umschaltschütze

  • Stern-Dreieck-Starter in Freiluftausführung und im Isoliergehäuse

BestellnummerBeschreibungPreis
New

Elektronische Motorstarter

  • Für die Steuerung von Motoren bis 2,4A oder 7A (500V/AC53a)

  • Versionen für direkten Anlauf oder Wendeschütz

  • Integrierter Motor-Überlastschutz

  • Versionen mit oder ohne Sicherheitsfunktion STO (Safe Torque Off)

  • Kompaktes, 22,5 mm breites Gehäuse

  • Befestigung auf DIN-Schiene 35mm

BestellnummerBeschreibungNennstrom Starter Ie (A)Nennleistung Motor bei 400V (kW)Einstellbereich (A)Preis
ME024FD024 Direktstarter mit integriertem Motor-Überlastschutz, Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC2,40,750,18-2,4
ME070FD024 Direktstarter mit integriertem Motor-Überlastschutz, Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC 7,031,50-7,0
ME024RD024 Wendeschütze mit integriertem Motor-Überlastschutz, Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC 2,40,750,18-2,4
ME070RD024 Wendeschütze mit integriertem Motor-Überlastschutz, Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC7,031,50-7,0
ME024FSD024 Direktstarter mit integriertem Motor-Überlastschutz und Sicherheitsfunktion STO (Safe Torque Off), Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC2,40,750,18-2,4
ME070FSD024 Direktstarter mit integriertem Motor-Überlastschutz und Sicherheitsfunktion STO (Safe Torque Off), Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC 7,031,50-7,0
ME024RSD024 Wendeschütze mit integriertem Überlastschutz und Sicherheitsfunktion STO (Safe Torque Off), Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC 7,031,50-7,0
ME070RSD024 Wendeschütze mit integriertem Überlastschutz und Sicherheitsfunktion STO (Safe Torque Off), Betriebsspannung Ue <= 500VAC, Hilfsversorgungs- und Steuerspannung 24VDC 7,031,50-7,0

Direktstarter mit Überstromrelais

  •  Für die Steuerung von Motoren bis 80A (440V/AC3)

  •  UL/CSA-Rating: Steuerung von Motoren bis 52A 600V (siehe Seite 4-26)

  • Versionen mit Reset-Taste oder mit Start- und Stopp-/Reset-Taste

  • Versionen mit und ohne Überstromrelais

  • Versionen mit Motorschutzschalter

BestellnummerBeschreibungEinstellbereich (A)Nennstrom IeLeistungPreis
M0P00912x1 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse0,6 - 11 A0,18 - 0,25 kW
M0R00912x1 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse1 A0,18 - 0,25 kW
M0P00912x1V5 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse0,9-1,5 1,5 A 0,37 kW
M0R00912x1V5 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse0,9-1,5 1,5 A0,37 kW
M0P00912x2V3 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse1,4-2,32,3 A 0,55-0,75 kW
M0R00912x2V3 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse1,4-2,32,3 A 0,55-0,75 kW
M0P00912x33 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse2-3,33,3 A 1,1 kW
M0R00912x33 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse2-3,33,3 A 1,1 kW
M0P00912x5 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse3-55 A1,5-2,2 kW
M0R00912x5 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse3-55 A1,5-2,2 kW
M0P00912x75 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse4,5-7,57,5 A 2,2-3 kW
M0R00912x75 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse4,5-7,57,5 A 2,2-3 kW
M0P00912x10 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse6-1010A 3-4 kW
M0R00912x10 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse6-1010 A3-4 kW
M0P01212x15 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse9-1512 A 5,5 kW
M0R01212x15 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse9-1512 A 5,5 kW
M1P00912xA4 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse0,63-11 A0,25 kW
M1R00912xA4 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse0,63-11 A0,25 kW
M1P00912xA5 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse1-1,61,6 A0,37-0,55 kW
M1R00912xA5 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse1-1,61,6 A0,37-0,55 kW
M1P00912xA6 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse1,6-2,52,5 A0,75 kW
M1R00912xA6 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse1,6-2,52,5 A0,75 kW
M1P00912xA7 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse2,5-44 A1,1-1,5 kW
M1R00912xA7 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse2,5-44 A1,1-1,5 kW
M1P00912xA8 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse4-6,56,5 A 2,2-3 kW
M1R00912xA8 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse4-6,56,5 A 2,2-3 kW
M1P00912xA9 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse6,3-1010 A3-4 kW
M1R00912xA9 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse6,3-1010 A3-4 kW
M1P00912xB0 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse9-1413 A 5,5 kW
M1R00912xB0 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse9-1413 A 5,5 kW
M1P01812xB1 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse13-1818 A 7,5 kW
M1R01812xB1 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse13-1818 A 7,5 kW
M2P02512xB2 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse17-2323 A11 kW
M2R02512xB2 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse17-2323 A11 kW
M2P02512xB3 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse20-25 25 A11 kW
M2R02512xB3 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse20-2525 A11 kW
M2P03212xB4 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse24-3232 A15 kW
M2R03212xB4 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse24-3232 A15 kW
M25P03812xB5 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse32-3838 A18,5 kW
M25R03812xB5 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse32-3838 A18,5 kW
M3P05012xB6 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse35-5050 A 18,5-22 kW
M3R05012xB6 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse35-5050 A18,5-22 kW
M3P06512xB7 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse46-6565 A30 kW
M3R06512xB7 Starter mit Reset-Taste mit Überstromrelais im Isoliergehäuse46-6565 A30 kW
M3P08012xB8 Starter mit Start- und Stopp-/Reset- Taste mit Überstromrelais im Isoliergehäuse60-82 80 A 37-45 kW
M3R08012xB8 Starter mit Reset-Taste60-8280 A37-45 kW

Direktstarter ohne Überstromrelais

BestellnummerBeschreibungNennstrom IePreis
M0P00910 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 10 A
M0R00910 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 10 A
M0P01210 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 12 A
M0R01210 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 12 A
M1P00910 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 13 A
M1R00910 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 13 A
M1P01810 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 18 A
M1R01810 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 18 A
M2P02510 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 25 A
M2R02510 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 25 A
M2P03210 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 32 A
M2R03210 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 32 A
M2P03810 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 38 A
M25R03810 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 38 A
M3P05010 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 50 A
M3R05010 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 50 A
M3P06510 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 65 A
M3R06510 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 65 A
M3P08010 Starter mit Start- und Stopp-/Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 80 A
M3R08010 Starter mit Reset-Taste ohne Überstromrelais im Isoliergehäusemax. 80 A

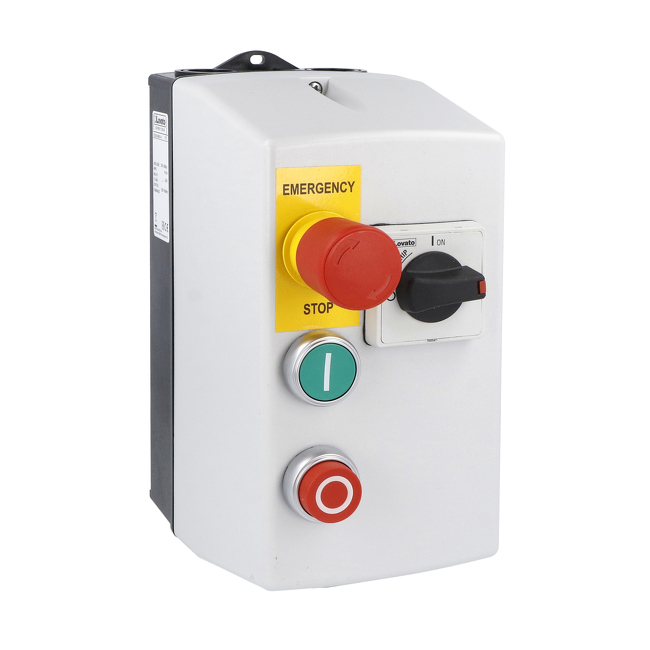

Direktstarter mit Motorschutzschalter

Die Motorstarter M2P00911... bestehen aus einem Kunststoffgehäuse aus UV-beständigem Polycarbonat, IP65, in dem folgendes montiert ist:

  • Ein Motorschutzschalter des Typs SM1R..., der als Kurzschluss- und Überlastschutz dient

  • Ein Schütz mit der Funktion für Motorstart und -stopp

  • 2 Tasten für Start und Stopp

  • Ein Not-Aus-Pilztaster

  • Ein abschließbarer Drehschalter mit Einfluss auf den Motorschutzschalter für die Trennung, mit Türverriegelungsfunktion.

BestellnummerBeschreibungEinstellbereich (A)LeistungNennstrom IePreis
M2P00911xA4 Starter mit Motorschutzschalter im Isoliergehäuse0,63-10,25 kW1 A
M2P00911xA5 Starter mit Motorschutzschalter im Isoliergehäuse 1-1,6 0,37-0,55 kW1,6 A
M2P00911xA6 Starter mit Motorschutzschalter im Isoliergehäuse1,6-2,5 0,75 kW2,5 A
M2P00911xA7 Starter mit Motorschutzschalter im Isoliergehäuse2,5-41,1-1,54 A
M2P00911xA8 Starter mit Motorschutzschalter im Isoliergehäuse 4-6,52,2-3 kW6,5 A
M2P00911xA9 Starter mit Motorschutzschalter im Isoliergehäuse6,3-103-5 kW10 A
M2P00911xB0 Starter mit Motorschutzschalter im Isoliergehäuse 9-14 5,5 kW13 A

Zusammengebaute Wendeschütze 3-polig

  • Für die Steuerung von Drehstrommotoren 9...25A (440V/AC3), 4...12,5kW (400V/AC3)

  • UL/CSA-Rating: Steuerung von Motoren bis 15HP 600V

  • Versionen mit eingebauter oder externer mechanischer Verriegelung

  • Komplett mit starren Anschlüssen

  • Versionen für Leiterplattenmontage mit 9A (440V/AC3), 4kW (400V/AC3), 5 HP 300V UL/CSA

BestellnummerBeschreibungIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Hilfs-kontaktePreis
11BGR0901A AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen94Öffner
11BGR1201A AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen125,7Öffner
BFA00942 AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen94,2Öffner
BFA01242 AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen125,7Öffner
BFA01842 AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen187,5Öffner
BFA02542 AC-SPULE Anschluss: Klemmschraube mit externer mechan. Verriegelung und starren Anschlüssen2512,5Öffner
11BGT0910A AC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und Leistungsanschlüssen94Schließer
11BGT1210A AC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und Leistungsanschlüssen125,7Schließer
11BGTP0901A AC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und PIN-Anschluss für Leiterplattenmontage auf der Rückseite94Öffner
11BGR0901D DC-SPULE Anschluss: Klemmschraube mit externer mechanischer Verriegelung sowie Leistungs-und Hilfsanschlüssen94Öffner
11BGR1201D DC-SPULE Anschluss: Klemmschraube mit externer mechanischer Verriegelung sowie Leistungs-und Hilfsanschlüssen125,7Öffner
11BGT0910D DC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und Leistungsanschlüssen94Schließer
11BGT1210D DC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und Leistungsanschlüssen125,7Schließer
11BGTP0901D DC-SPULE Anschluss: Klemmschraube mit eingebauter mechanischer Verriegelung und PIN-Anschluss für Leiterplattenmontage auf der Rückseite94Öffner

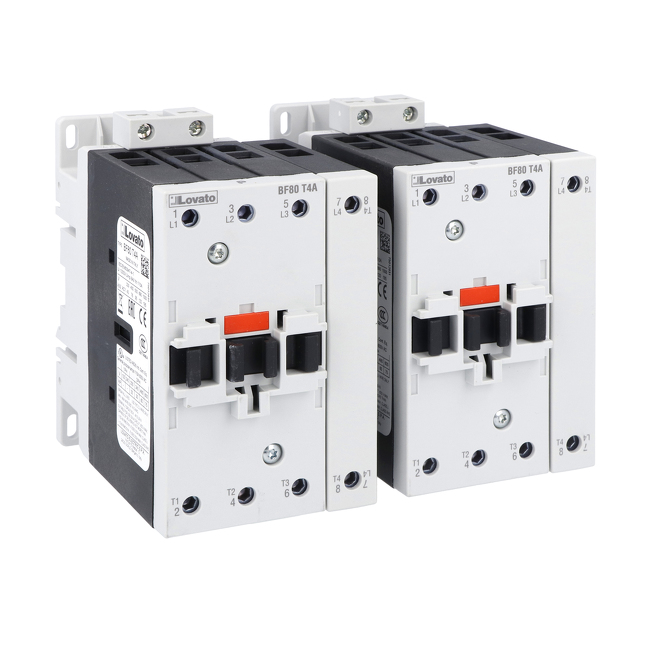

Zusammengebaute Umschaltschütze 4-polig

  • Von 20A bis 165A (<=40°C) AC1

  • UL/CSA-Rating: Allgemeine Anwendung 20A 600V

  •  Mit eingebauter mechanischer Verriegelung

BestellnummerBeschreibungBetriebsstrom lth (AC1) ≤40°CPreis
11BGC09T4A AC-SPULE Anschluss: Klemmschraube Mit eingebauter mechanischer Verriegelung20
BFC18T4A230 AC-SPULE 230V 50/60Hz Anschluss: Schraube Mechanische Verriegelung seitlich mit zwei Öffnern 32
BFC38T4A230 AC-SPULE 230V 50/60Hz Anschluss: Schraube Mechanische Verriegelung seitlich mit zwei Öffnern56
BFC80T4A230 AC-SPULE 230V 50/60Hz Anschluss: Schraube Mechanische Verriegelung seitlich mit zwei Öffnern115
BFC95T4A230 AC-SPULE 230V 50/60Hz Anschluss: Schraube Mechanische Verriegelung seitlich mit zwei Öffnern140
BFC150T4A230 AC-SPULE 230V 50/60Hz Anschluss: Schraube Mechanische Verriegelung seitlich mit zwei Öffnern165
11BGC09T4D DC-SPULE Anschluss: Klemmschraube Mit eingebauter mechanischer Verriegelung20

Stern-Dreieck-Starter in Freiluftausführung

  •  Geeignet für die Steuerung von Drehstrommotoren 16...225A (440V/AC3), 7,5...132kW (400V/AC3)

BestellnummerBeschreibungLeistung Drehstrommotor bei 400VNennstrom IePreis
BFA00970 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h7,5 kW16 A
BFA01270 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h11 kW22 A
BFA01870 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h15 kW28 A
BFA02570 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h18,5 kW35 A
BFA02670 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h22 kW43 A
BFA03270 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h25 kW50 A
BFA03870 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h30 kW60 A
BFA05070 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h45 kW85 A
BFA06570 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h55 kW110 A
BFA08070 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h75 kW140 A
BFA09570 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h90 kW160 A
BFA11570 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h110 kW195 A
BFA15070 Komplette Stern-Dreieck-Starter in Freiluftausführung für Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h132 kW 225 A

Stern-Dreieck-Starter im Isoliergehäuse

  • Geeignet für die Steuerung von Drehstrommotoren 16...60A (440V/AC3), 7,5...30kW (400V/AC3)

BestellnummerBeschreibungLeistung Drehstrommotor bei 400VNennstrom IePreis
M3P00970 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste7,5 kW16 A
M3P00973 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste7,5 kW16 A
M3P01270 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste11 kW22 A
M3P01273 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste11 kW22 A
M3P01870 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste15 kW28 A
M3P02573 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste15 kW28 A
M3P02570 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste18,5 kW35 A
M3P02673 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste18,5 kW35 A
M3P02670 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste22 kW43 A
M3P03273 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste25 kW50 A
M3P03270 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste25 kW50 A
M3P03870 Stern-Dreieck-Starter im Gehäuse mit Anlaufzeiten bis 12 Sekunden und maximal 30 Schaltungen/h Mit Start- und Stopp-/Reset-Taste30 kW60 A
M3P03873 Mit Trennschalter, Drehgriff mit Türverriegelung GAX61 und Start- und Stopp-/Reset-Taste30 kW60 A
Loading...
