Products

Stromwandler

  • Primärstrom: 5...4000A

  • Sekundärstrom: 5A

  • Durchsteckstromwandler und Umbaustromwandler

  • Mess- und Präzisionsstromwandler

  • Wickelstromwandler für niedrige Ströme

  • Schienenstromwandler

BestellnummerBeschreibungPreis
siehe unten

Wickelstromwandler

  • Primärstrom 5...30A

  • Sekundärstrom 5A

  • Schraubklemmen

  • Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A – Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger thermischer Nennstrom Ith: 40...60Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Luftisolation:Klasse E – Anschlüsse: (Schraubanschluss)

  • Plombierbare Klemmenabdeckungen nur für DM3T... und DM34T... – Einbau auf 35mm DIN-Schiene (IEC/EN/BS 60715) oder mit Schrauben (Befestigungselemente werden serienmäßig mitgeliefert) –

  • Schutzart: IP30 – Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)



BestellnummerLeistung VAStrom (In)BeschreibungPreis
DM0TW0005 Klasse 0,5: 1,5VA & Klasse 1: 2,5VAPrimär 5Mit Schraubklemmen für Primärwicklung
DM0TW0010 Klasse 0,5: 1,5VA & Klasse 1: 2,5VAPrimär 10Mit Schraubklemmen für Primärwicklung
DM0TW0020 Klasse 0,5: 1,5VA & Klasse 1: 2,5VAPrimär 20Mit Schraubklemmen für Primärwicklung
DM0TW0030 Klasse 0,5: 1,5VA & Klasse 1: 2,5VAPrimär 30Mit Schraubklemmen für Primärwicklung

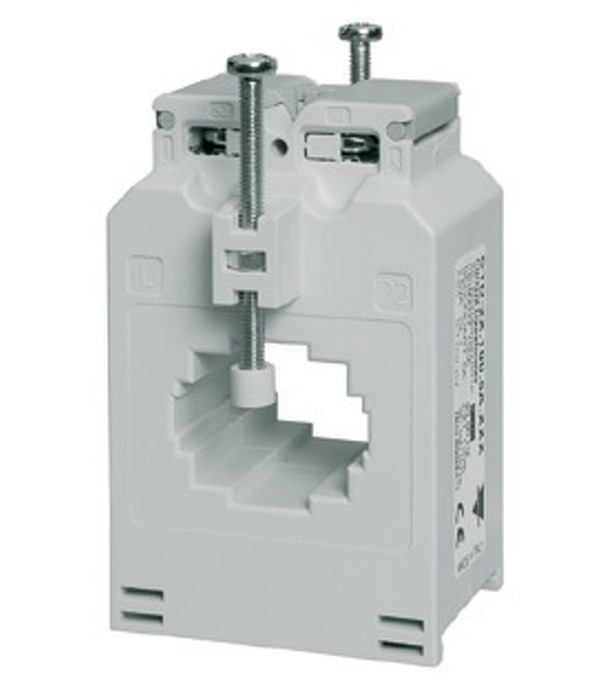

Durchsteckstromwandler

  • Primärstromwandler 40...4000A

  • Sekundärstrom 5A

  • Ausführungen für Schienen

  • Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger thermischer Nennstrom Ith: 40...60Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Luftisolation: Klasse E – Anschlüsse:

    • Flachstecker bei DM2T... und DM3T...

    • Schraubanschluss bei DM0T..., DM33T..., DM34T...

  • Plombierbare Klemmenabdeckungen nur für DM3T... und DM34T...

  • Einbau auf 35mm DIN-Schiene (IEC/EN/BS 60715) oder mit Schrauben (Befestigungselemente werden serienmäßig mitgeliefert)

  • Schutzart: IP30

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend





BestellnummerStrom (In)Leistung VABeschreibungPreis
DM0T0040 Primär 40Klasse 3: 1,25VAFür Kabel Durchmesser 22mm
DM0T0050 Primär 50Klasse 1: 1,25VAFür Kabel Durchmesser 22mm
DM0T0060 Primär 60Klasse 1: 1,5VAFür Kabel Durchmesser 22mm
DM0T0080 Primär 80Klasse 1: 1,5VAFür Kabel Durchmesser 22mm
DM0T0100 Primär 100Klasse 1: 1,5VAFür Kabel Durchmesser 22mm
DM0T0150 Primär 150Klasse 1: 2VAFür Kabel Durchmesser 22mm
DM2T0100 Primär 100Klasse 1: 1VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM2T0150 Primär 150Klasse 1: 1,5VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM2T0200 Primär 200Klasse 1: 2VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM2T0250 Primär 250Klasse 1: 2,5VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM2T0300 Primär 300Klasse 0,5: 1,5VA & Klasse 1: 3VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM2T0400 Primär 400Klasse 0,5: 2VA & Klasse 1: 3,5VAFür Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x12,5mm, 20x15mm
DM3T0200 Primär 200Klasse 1: 5VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0250 Primär 250Klasse 1: 5VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0300 Primär 300Klasse 0,5: 2,5VA & Klasse 1: 5VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0400 Primär 400Klasse 0,5: 2,5VA & Klasse 1: 5VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0500 Primär 500Klasse 0,5: 2,5VA & Klasse 1: 5VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0600 Primär 600Klasse 0,5: 5VA & Klasse 1: 10VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM3T0800 Primär 800Klasse 0,5: 5VA & Klasse 1: 10VAFür Kabel Durchmesser 30mm, für Schienen 40x10mm, 30x20mm, 25x25mm
DM33T0800 Primär 800Klasse 0,5: 5VA & Klasse 1: 1VAFür Kabel Durchmesser 44mm, für Schienen 51x41mm, 61x31mm
DM33T1000 Primär 1000Klasse 0,5: 5VA & Klasse 1: 15VAFür Kabel Durchmesser 44mm, für Schienen 51x41mm, 61x31mm
DM33T1200 Primär 1200Klasse 0,5: 5VA & Klasse 1: 15VAFür Kabel Durchmesser 44mm, für Schienen 51x41mm, 61x31mm
DM34T1500 Primär 1500Klasse 0,5: 5VA & Klasse 1: 15VAFür Kabel Durchmesser 44mm, für Schienen 69x10mm, 50x30mm
DM34T1600 Primär 1600Klasse 0,5: 5VA & Klasse 1: 15VAFür Kabel Durchmesser 44mm, für Schienen 69x10mm, 50x30mm
DM35T0400 Primär 400Klasse 1: 5VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM35T0500 Primär 500Klasse 0,5: 5VA & Klasse 1: 5VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM35T0600 Primär 600Klasse 0,5: 5VA & Klasse 1: 10VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM35T0800 Primär 800Klasse 0,5: 10VA & Klasse 1: 15VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM35T1000 Primär 1000Klasse 0,5: 15VA & Klasse 1: 20VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM35T1250 Primär 1250Klasse 0,5: 15VA & Klasse 1: 20VAFür Kabel Durchmesser 66mm, für Schienen 80x12,5mm, 60x30mm,50x50mm
DM37T2000 Primär 2000Klasse 0,5: 10VA & Klasse 1: 15VAFür Schienen 101x56mm
DM37T2250 Primär 2250Klasse 0,5: 10VA & Klasse 1: 15VAFür Schienen 101x56mm
DM37T2500 Primär 2500Klasse 0,5: 10VA & Klasse 1: 15VAFür Schienen 101x56mm
DM37T3000 Primär 3000Klasse 0,5: 10VA & Klasse 1: 15VAFür Schienen 101x56mm
DM4T1000 Primär 1000Klasse 0,5: 10VA & Klasse 1: 20VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T1250 Primär 1250Klasse 0,5: 15VA & Klasse 1: 30VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T1500 Primär 1500Klasse 0,5: 20VA & Klasse 1: 30VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T1600 Primär 1600Klasse 0,5: 20VA & Klasse 1: 30VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T2000 Primär 2000Klasse 0,5: 30VA & Klasse 1: 45VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T2500 Primär 2500Klasse 0,5: 35VA & Klasse 1: 45VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T3000 Primär 3000Klasse 0,5: 45VA & Klasse 1: 45VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T3500 Primär 3500Klasse 0,5: 50VA & Klasse 1: 50VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm
DM4T4000 Primär 4000Klasse 0,5: 50VA & Klasse 1: 50VAFür Kabel Durchmesser 86mm, für Schienen 100x30mm, 80x50mm,70x60mm

Durchsteckstromwandler für Schienen

  • Primärstrom 400...6000A

  • Sekundärstrom 5A

  • Ausführungen für Schienen

  • Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 100% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger thermischer Nennstrom Ith: 40...60 Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde – Luftisolation: Klasse E

  • Anschlüsse:

    • Schraubanschluss bei DM25T..., DM38T..., DM39T...

    • Flachstecker bei DM31T..., DM36T..., DM6T...

  • Plombierbare Klemmenabdeckungen nur für DM25T..., DM38T..., DM39T... und DM6T...

  • Einbau auf 35mm DIN-Schiene (IEC/EN/BS 60715) oder mit Schrauben

  • Schutzart: IP20

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)



BestellnummerBeschreibungLeistung VAStrom (In)Preis
DM25T400 Für Kabel Ø24mm. Für Schienen 11x24mm, 20x15mm, 33X11mm, Platzbedarf seitlich 56mmKlasse 0,5: 10VA, Klasse 1: 12VAPrimär 400
DM25T600 Für Kabel Ø24mm. Für Schienen 11x24mm, 20x15mm, 33X11mm, Platzbedarf seitlich 56mmKlasse 0,5: 12VA, Klasse 1: 15VAPrimär 600
DM31T1000 Für Schienen 18X51mm, 24x41mm, 11x36mm, 30x33mm, ingombro laterale 85mmKlasse 0,5: 50VA, Klasse 1: 80VAPrimär 1000
DM36T1200 Für Schienen 30X51mm, 41x41mm, Platzbedarf seitlich 85mmKlasse 0,5: 12VA, Klasse 1: 16VAPrimär 1200
DM36T1500 Für Schienen 30X51mm, 41x41mm, Platzbedarf seitlich 85mmKlasse 0,5: 16VA, Klasse 1: 20VAPrimär 1500
DM38T1500 Für Schienen 64x64mm, Platzbedarf seitlich 118mmKlasse 0,5: 15VA, Klasse 1: 20VAPrimär 1500
DM38T2000 Für Schienen 64x64mm, Platzbedarf seitlich 118mmKlasse 0,5: 16VA, Klasse 1: 25VAPrimär 2000
DM38T2500 Für Schienen 64x64mm, Platzbedarf seitlich 118mmKlasse 0,5: 20VA, Klasse 1: 300VAPrimär 2500
DM39T3000 Für Schienen 102x55mm, Platzbedarf seitlich 129mmKlasse 0,5: 35VA, Klasse 1: 40VAPrimär 3000
DM39T4000 Für Schienen 102x55mm, Platzbedarf seitlich 129mmKlasse 0,5: 35VA, Klasse 1: 40VAPrimär 4000
DM6T4000 Für Schienen 127x225mm, Platzbedarf seitlich 185mmKlasse 0,5: 50VA, Klasse 1: 100VAPrimär 4000
DM6T5000 Für Schienen 127x225mm, Platzbedarf seitlich 185mmKlasse 0,5: 100VA, Klasse 1: 180VAPrimär 5000
DM6T6000 Für Schienen 127x225mm, Platzbedarf seitlich 185mmKlasse 0,5: 100VA, Klasse 1: 180VAPrimär 6000

Durchsteckstromwandler für Schienen Zubehör

BestellnummerBeschreibung
DMX01 Verplombbare Anschlussabdeckungen für Stromwandler zur Verwendung auf Sammelschienen; Für DM25T..., DM39T..., DM6T...
DMX02 Verplombbare Anschlussabdeckungen für Stromwandler zur Verwendung auf Sammelschienen; Für DM38T...

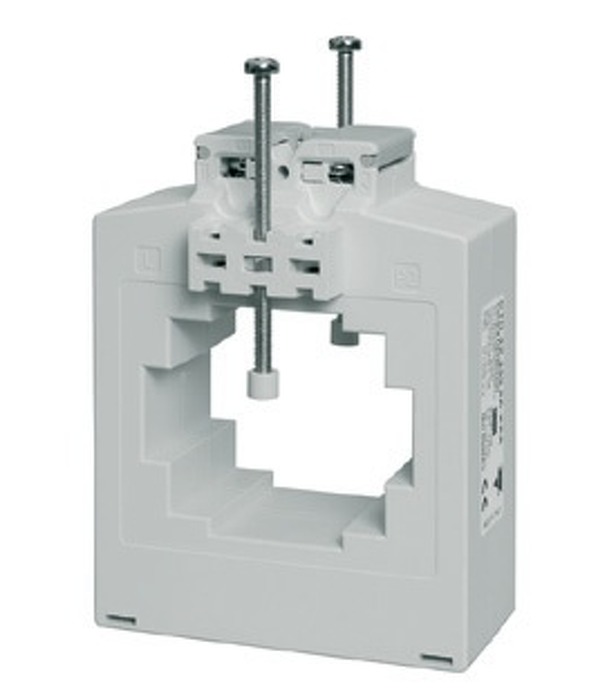

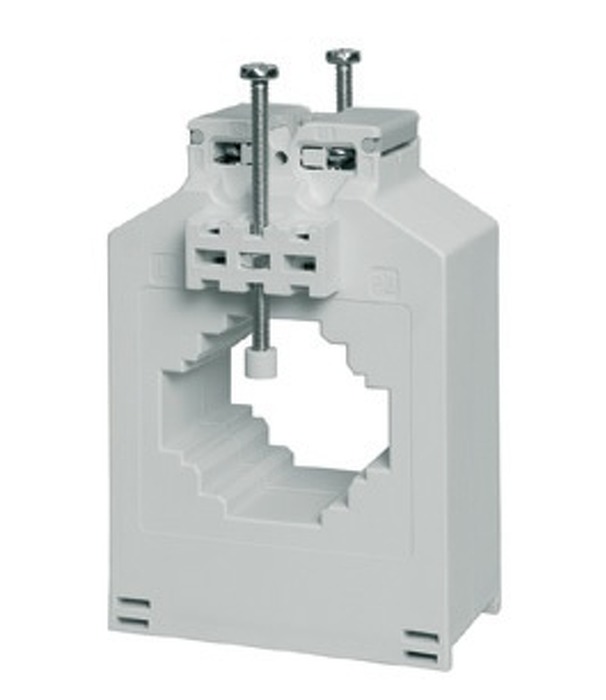

Präzisions- Durchsteckstromwandler

  • Primärstrom 60...3000A

  • Sekundärstrom 5A

  • Genauigkeitsklasse 0,5s

  • Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger therm. Nennstrom Ith: 40...60Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Luftisolation: Klasse E – Anschlüsse: Schraubanschluss

  • Plombierbare Klemmenabdeckungen

  • Einbau auf 35mm DIN-Schiene (IEC/EN/BS 60715) oder mit Schrauben (Befestigungselemente werden serienmäßig mitgeliefert)

  • Schutzart: IP30

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)



BestellnummerBeschreibungLeistung VAStrom (In)Preis
DM1TP0060 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 1,5VA & Klasse 0,5: 1,5VAPrimär 60
DM1TP0080 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 2,5VAPrimär 80
DM1TP0100 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 3,75VAPrimär 100
DM1TP0150 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 3,75VAPrimär 150
DM1TP0200 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 3,75VAPrimär 200
DM1TP0250 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 5VAPrimär 250
DM1TP0300 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 5VAPrimär 300
DM1TP0400 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 5VA & Klasse 0,5: 5VAPrimär 400
DM1TP0500 Für Kabel Durchmesser 23mm, für Schienen 30x10mm, 25x15mm, 20x20mmKlasse 0,5s: 5VA & Klasse 0,5: 5VAPrimär 500
DM1TP0600 Für Kabel Durchmesser 28mm, für Schienen 30x10mm, 25x20mm, 20x20mmKlasse 0,5s: 2,5VA & Klasse 0,5: 5VAPrimär 600
DM3TP0500 Für Kabel Durchmesser 52mm, für Schienen 60x20mm, 50x25mmKlasse 0,5s: 3,75VA & Klasse 0,5: 5VAPrimär 500
DM3TP0600 Für Kabel Durchmesser 52mm, für Schienen 60x20mm, 50x25mmKlasse 0,5s: 5VA & Klasse 0,5: 10VAPrimär 600
DM3TP0800 Für Kabel Durchmesser 52mm, für Schienen 60x20mm, 50x25mmKlasse 0,5s: 5VA & Klasse 0,5: 10VAPrimär 800
DM3TP1000 Für Kabel Durchmesser 52mm, für Schienen 60x20mm, 50x25mmKlasse 0,5s: 5VA & Klasse 0,5: 10VAPrimär 1000
DM4TP1200 Für Kabel Durchmesser 80mm, für Schienen 82x30mm, 50x25mmKlasse 0,5: 10VAPrimär 1200
DM5TP1000 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 5VA & Klasse 0,5: 10VAPrimär 1000
DM5TP1250 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 7,5VA & Klasse 0,5: 10VAPrimär 1250
DM5TP1600 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 7,5VA & Klasse 0,5: 10VAPrimär 1600
DM5TP2000 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 10VA & Klasse 0,5: 15VAPrimär 2000
DM5TP2500 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 10VA & Klasse 0,5: 15VAPrimär 2500
DM5TP3000 Für Kabel Durchmesser 85,5mm, für Schienen 100x20mm, 80x45mmKlasse 0,5s: 10VA & Klasse 0,5: 15VAPrimär 3000

Bausatz Stromwandler mit UTF-Zertifikat

  • Primärstrom 60...3000A

  • Sekundärstrom 5A

  • Der Bausatz besteht aus 3 Stromwandlern mit italienischem UTF-Zertifikat

  •  Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger therm. Nennstrom Ith: 40...60Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Luftisolation: Klasse E – Anschlüsse: Schraubanschluss

  • Plombierbare Klemmenabdeckungen

  • Einbau auf 35mm DIN-Schiene (IEC/EN/BS 60715) oder mit Schrauben (Befestigungselemente werden serienmäßig mitgeliefert)

  • Schutzart: IP30

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)

BestellnummerBeschreibungEigenschaftenPreis
DM1TP0060FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0060, mit UTF-Zertifikat
DM1TP0080FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0080, mit UTF-Zertifikat
DM1TP0100FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0100, mit UTF-Zertifikat
DM1TP0150FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0150, mit UTF-Zertifikat
DM1TP0200FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0200, mit UTF-Zertifikat
DM1TP0250FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0250, mit UTF-Zertifikat
DM1TP0300FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0300, mit UTF-Zertifikat
DM1TP0400FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0400, mit UTF-Zertifikat
DM1TP0600FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM1TP0600, mit UTF-Zertifikat
DM3TP0500FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM3TP0500, mit UTF-Zertifikat
DM3TP0600FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM3TP0600, mit UTF-Zertifikat
DM3TP0800FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM3TP0800, mit UTF-Zertifikat
DM4TP1200FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM4TP1200, mit UTF-Zertifikat
DM5TP1000FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP1000, mit UTF-Zertifikat
DM5TP1250FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP1250, mit UTF-Zertifikat
DM5TP1600FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP1600, mit UTF-Zertifikat
DM5TP2000FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP2000, mit UTF-Zertifikat
DM5TP2500FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP2500, mit UTF-Zertifikat
DM5TP3000FKIT Bausatz bestehend aus 3 Stromwandlern /5A, Klasse 0,5s3 DM5TP3000, mit UTF-Zertifikat
DMCERTUTF UTF-Systemzertifikat-

Vorverkabelte Umbaustromwandler

  • Primärstrom 100...600A

  • Sekundärstrom 5A

  • Kompakte Abmessungen

  • Serienmäßig mitgeliefertes Kabel, Länge 2m

  •  Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger thermischer Nennstrom Ith: 40...60 Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Serienmäßig mitgeliefertes Kabel, Länge 2m

  • Luftisolation: Klasse E

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)







BestellnummerBeschreibungLeistung VAStrom (In)Preis
DM1TMA0100 Öffnung 24x24mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1VAPrimär 100
DM1TMA0150 Öffnung 24x24mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1VAPrimär 150
DM1TMA0200 Öffnung 24x24mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1VAPrimär 200
DM1TMA0250 Öffnung 24x24mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1VAPrimär 250
DM2TMA0250 Öffnung 36x38mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1,5VAPrimär 250
DM2TMA0300 Öffnung 36x38mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1,5VAPrimär 300
DM2TMA0400 Öffnung 36x38mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1,5VAPrimär 400
DM2TMA0500 Öffnung 36x38mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1,5VAPrimär 500
DM2TMA0600 Öffnung 36x38mm, mitgeliefertes Kabel, Länge 2mKlasse 1: 1,5VAPrimär 600

Umbaustromwandler

  • Primärstrom 100...4000A

  • Sekundärstrom 5A

  • Betriebsfrequenz: 50...60Hz

  • Sekundärstrom: 5A

  • Dauerüberstrom: 120% Ipn

  • Isolationsspannung Ui: 720V

  • Kurzzeitiger thermischer Nennstrom Ith: 40...60 Ipn für 1 Sekunde

  • Dynamischer Nennstrom Idyn: 2,5 Ith für 1 Sekunde

  • Luftisolation: Klasse E

  • Schraubanschlüsse

  • Plombierbare Klemmenabdeckungen

  • Einbau mit Schrauben (Befestigungselemente werden serienmäßig mitgeliefert)

  • Schutzart: IP30

  • Umgebungsbedingungen:

    • Betriebstemperatur: -25...+50°C

    • Lagertemperatur: -40...+80°C

    • Relative Luftfeuchtigkeit: 90% (nicht kondensierend)





BestellnummerBeschreibungLeistung VAStrom (In)Preis
DM0TA0100 Öffnung 32x21mmKlasse 3: 1VAPrimär 100
DM0TA0150 Öffnung 32x21mmKlasse 1: 1VA & Klasse 3: 1VAPrimär 150
DM0TA0200 Öffnung 32x21mmKlasse 1: 2,5VAPrimär 200
DM1TA0250 Öffnung 52x80mmKlasse 0,5: 1VA & Klasse 1: 2VAPrimär 250
DM1TA0300 Öffnung 52x80mmKlasse 0,5: 1,5VA & Klasse 1: 3VAPrimär 300
DM1TA0400 Öffnung 52x80mmKlasse 0,5: 1,5VA & Klasse 1: 3VAPrimär 400
DM1TA0500 Öffnung 52x80mmKlasse 0,5: 2,5VA & Klasse 1: 5VAPrimär 500
DM1TA0600 Öffnung 52x80mmKlasse 0,5: 2,5VA & Klasse 1: 5VAPrimär 600
DM1TA0800 Öffnung 52x80mmKlasse 0,5: 3VA & Klasse 1: 7,5VAPrimär 800
DM1TA1000 Öffnung 52x80mmKlasse 0,5: 5VA & Klasse 1: 10VAPrimär 1000
DM2TA0250 Öffnung 80x80mm Klasse 0,5: 1VA & Klasse 1: 2VAPrimär 250
DM2TA0300 Öffnung 80x80mm Klasse 0,5: 1,5VA & Klasse 1: 3VAPrimär 300
DM2TA0400 Öffnung 80x80mm Klasse 0,5: 1,5VA & Klasse 1: 3VAPrimär 400
DM2TA0500 Öffnung 80x80mm Klasse 0,5: 2,5VA & Klasse 1: 5VAPrimär 500
DM2TA0600 Öffnung 80x80mm Klasse 0,5: 2,5VA & Klasse 1: 5VAPrimär 600
DM2TA0800 Öffnung 80x80mm Klasse 0,5: 3VA & Klasse 1: 7,5VAPrimär 800
DM2TA1000 Öffnung 80x80mm Klasse 0,5: 5VA & Klasse 1: 10VAPrimär 1000
DM2TA1250 Öffnung 80x80mm Klasse 1: 15VAPrimär 1250
DM3TA0500 Öffnung 80x120mm Klasse 3: 4VAPrimär 500
DM3TA0600 Öffnung 80x120mm Klasse 3: 5VAPrimär 600
DM3TA0800 Öffnung 80x120mm Klasse 0,5: 3VA & Klasse 1: 7,5VAPrimär 800
DM3TA1000 Öffnung 80x120mm Klasse 0,5: 5VA & Klasse 1: 10VAPrimär 1000
DM3TA1250 Öffnung 80x120mm Klasse 0,5: 7,5VA & Klasse 1: 15VAPrimär 1250
DM3TA1500 Öffnung 80x120mm Klasse 0,5: 8VA & Klasse 1: 17VAPrimär 1500
DM3TA2000 Öffnung 80x120mm Klasse 1: 17VAPrimär 2000
DM4TA2000 Öffnung 80x160mmKlasse 0,5: 15VA & Klasse 1: 20VAPrimär 2000
DM4TA2500 Öffnung 80x160mmKlasse 0,5: 15VA & Klasse 1: 20VAPrimär 2500
DM4TA3000 Öffnung 80x160mmKlasse 0,5: 20VA & Klasse 1: 25VAPrimär 2000
DM4TA4000 Öffnung 80x160mmKlasse 0,5: 20VA & Klasse 1: 25VAPrimär 4000

Novi
