Products

Micro-SPS und HMI

  • Micro-SPS mit 10, 12 und 20 integrierten Ein-/Ausgängen

  • Versionen mit integriertem Ethernet-Anschluss für Programmierung und Überwachung

  • Versionen mit oder ohne Display

  • Relais- oder Transistorausgänge

  • Erweiterungsmodule mit 4 digitalen Eingängen und 4 digitalen Ausgängen

  • Erweiterungsmodule mit analogen Eingängen/Ausgängen

  • RS485-Kommunikationsmodul Modbus-RTU

  • Farb-HMI mit 4,3 Zoll, 7 Zoll und 10,1 Zoll Touchscreen-Grafikdisplay

BestellnummerAusgängeBeschreibungDisplay HMIEingängeSpannungs- versorgungPreis
siehe unten

MICRO-SPS Serie LRK

  • Kompakt, aber hervorragende Leistungen

  • Basismodule mit 10, 12 oder 20 Eingängen/ Ausgängen

  • Integrierter Ethernet-Anschluss für Programmierung, Überwachung und Webserver

  • Großer Programmspeicher

  • Versionen mit oder ohne Display

  • Hilfsversorgung 12/24VDC oder 100...240VAC

  • Relaisausgänge

  • Erweiterbar mit Erweiterungsmodulen Typ LRE

BestellnummerSpannungs- versorgungEingängeAusgängeDisplay HMIBeschreibungPreis
LRK10RA240 100...240VAC64 RelaisJaBasismodul
LRK12RD024 12/24VDC84 RelaisJaBasismodul
LRK12RD024B 12/24VDC84 RelaisNeinBasismodul
LRK20RD024RS 12/24VDC128 RelaisJaBasismodul

MICRO-SPS Serie LRD

  • Einfach und funktional

  • Basismodule mit 10, 12 oder 20 Eingängen/ Ausgängen

  • Hilfsversorgung 12VDC, 24VDC, 24VAC oder 100...240VAC

  • Relais- oder Transistorausgänge

  • Erweiterbar mit Erweiterungsmodulen Typ LRE

BestellnummerAusgängeBeschreibungDisplay HMIEingängeSpannungs- versorgungPreis
LRD12RD024 4 RelaisBasismodulJa824VDC
LRD12TD024 4 Transis. BasismodulJa824VDC
LRD20RD024 8 RelaisBasismodulJa1224VDC
LRD12RA024 4 RelaisBasismodulJa824VAC
LRD20RA024 8 RelaisBasismodulJa12 24VAC
LRD10RA240 4 RelaisBasismodulJa6100...240VAC
LRD20RA240 8 RelaisBasismodulJa12100...240VAC
LRD20RD012 8 RelaisBasismodulJa12 12VDC
LRD20RD024P1 8 RelaisBasismodul mit integriertem RS485-AnschlussJa12 24VDC

Erweiterungs- und Kommunikationsmodule

  • Digitale Eingänge und Ausgänge

  • Analoge Eingänge (0...10V, 0/4...20mA)

  • Analoge Ausgänge (0...10V, 0/4...20mA)

  • Relais- oder Transistorausgänge

  • Eingänge für Temperatursensoren PT100

  • Kommunikationsmodul Modbus-RTU

  • Hilfsversorgung 24VDC, 24VAC oder 100...240VAC

BestellnummerAusgängeBeschreibungDisplay HMIEingängeSpannungs- versorgungPreis
LRE02AD024 2 analog. Ausg. 0...10V/0...20mAErweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein- 24VDC
LRE04AD024 -Erweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein 4 analog. Eing. 0...10V/0...20mA24VDC
LRE04PD024 -Erweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein4 Eing. Temp.- sensor PT10024VDC
LRE08RD024 4 RelaisErweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein424VDC
LRE08TD024 4 Transis.Erweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein424VDC
LRE08RA024 4 RelaisErweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein424VDC
LRE08RA240 4 RelaisErweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... Nein4100...240VAC
LREP00 Modbus-RTU-ProtokollErweiterungs- und Kommunikationsmodule für Micro-SPS Serie LRK... und LRD... NeinRS485- Kommunikationsmodul 24VDC

Zubehör

  • Backup-Speicher

  • Netzgerät

  • Bedieneinheit mit Grafik-LCD

BestellnummerBeschreibungDisplay HMIPreis
LRXM00 Für Basismodule Serie LRD...; Backup-Speicher des ProgrammsNein
LRXC00 Für Basismodule Serie LRD...; Programmierkabel PC (RS232)-LRD (1,5m) oder Verbindung LRXP01 (RS232)-LRDNein
LRXC03 Für Basismodule Serie LRD...; Programmierkabel PC (USB)-LRD (1,5m)Nein
LRX1V3D024 Für Basismodule Serie LRD... und LRK...; Netzgerät 100...240VAC/24VDC 1,3ANein
LRXP01 Für Basismodule Serie LRD... und LRK...; Bedieneinheit 24VDC, RS232, RS485 (Modbus-RTU-Master)Ja
LRXC02 Für Basismodule Serie LRD... und LRK...; Programmierkabel PC (RS232)-LRXP01Nein

Bausätze

  • Micro-SPS Serie LRD komplett mit Programmiersoftware und USB-Programmierkabel

  • Didaktische Bausätze komplett mit Micro-SPS und Ein-/Ausgangs-Simulationsplatine

BestellnummerBeschreibungDisplay HMIPreis
LRDKIT12RD024 Bausatz bestehend aus Basismod. LRD12RD024, Software LRXSW und Kabel LRXC03Ja
LRDKIT12RA024 Bausatz bestehend aus Basismod. LRD12RA024, Software LRXSW und Kabel LRXC03Ja
LRDKIT10RA240 Bausatz bestehend aus Basismod. LRD10RA240, Software LRXSW und Kabel LRXC03Ja
LRDDEM12RD024 Didaktischer Bausatz, Kompl. mit LRD12RD024 und Ein-/Ausgangs-SimulationsplatineJa
LRDDEM20RD024 Didaktischer Bausatz, Kompl. mit LRD20RD024 und Ein-/Ausgangs-SimulationsplatineJa

HMI

BestellnummerBeschreibungDisplay HMIPreis
LRHA04 4,3 Zoll TFT LCD-DisplayHMI
LRHA07 7 Zoll TFT LCD-DisplayHMI
LRHA10 10,1 Zoll TFT LCD-DisplayHMI
LRHSW01 Nutzungslizenz für Software LRHSW (Download über www.lovatoelectric.de), gültig für 1 ArbeitsplatzProgrammiersoftware für HMI
EXCCAB02 RS485 Anschlusskabel für LRH, Länge 3mRS485 Anschlusskabe
LRDKITHMIA04 Bausatz bestehend aus Micro-SPS LRD20RD024P1, HMI LRHA04 und Kabel EXCCAB02Bausätze HMI und Micro-SPS
LRDKITHMIA07 Bausatz bestehend aus Micro-SPS LRD20RD024P1, HMI LRHA07 und Kabel EXCCAB02Bausätze HMI und Micro-SPS

Novi

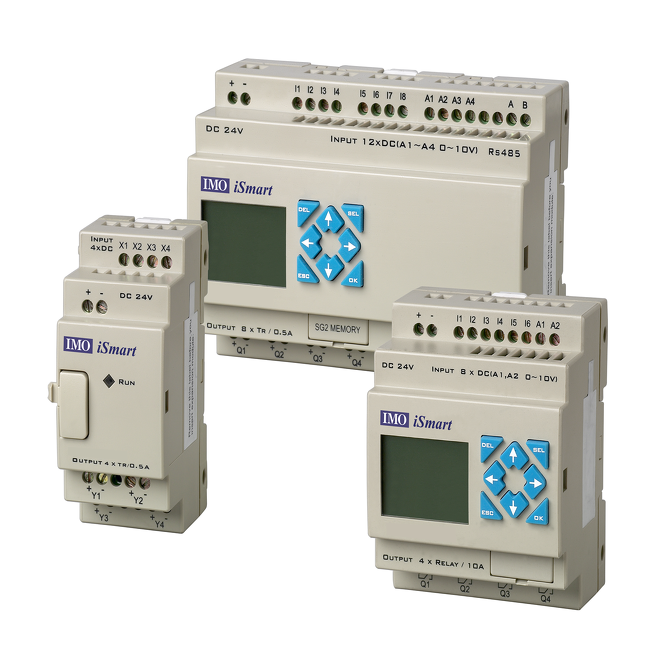

Basismodule Serie SMT-xx







  • Digitale-, Analoge- und Temperatur- Eingänge

  • Relais-, Transistor- und Analog- Ausgänge

  • programmierbar durch FBD (Function Block Diagram) oder LADDER logic

  • mit Sprachauswahl

  • Erweiterungsnodule für I/O und Kommunikation

  • High Speed Eingang und PWM Ausgang

  • CE, UL, cUL Zulassung





BestellnummerSpannungs- versorgungEingängeAnalogAusgängeDisplay HMIPreis
SMT-BA-R20-V3 100-240VAC12 AC-8 (8A Rly)-
SMT-BD-R12-V3** 24VDC8 DC*-4 (8A Rly)-
SMT-BD-R20-V3** 24VDC12 DC*-8 (8A Rly)-
SMT-CD-R20-V3*** 24VDC12 DC*-8 (8A Rly)Ja
SMT-EA-R10-V3 110-240VAC6 AC-4 (8A Rly)Ja
SMT-EA-R20-V3 110-240VAC12 AC-8 (8A Rly)Ja
SMT-ED-R12-V3** 24VDC8 DC*-4 (8A Rly)Ja
SMT-ED-R20-V3** 24VDC12 DC*-8 (8A Rly)Ja
SMT-ED12-R12-V3** 12VDC8 DC*-4 (8A Rly)Ja

Images

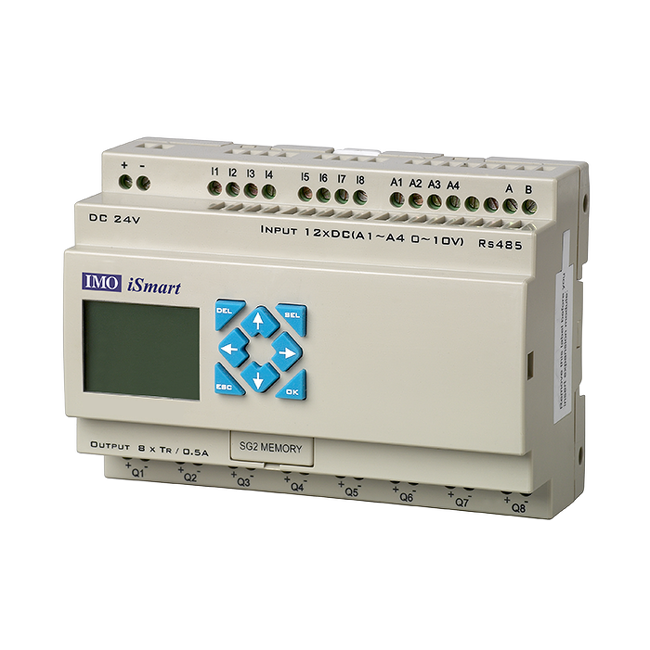

SMT-xx-x20-xx



*     digitale Eingänge können auch als analoge Eingänge benützt werden

**   2 High Speed Eingänge (bis zu 1kHz)

*** 2 High Speed Eingänge (bis zu 1kHz), RS485 Modbus, Link Funktion

Erweiterungen, Kommunikationsmodule und Zubehör

BestellnummerSpannungs- versorgungEingängeAnalogAusgängeMax. ModulePreis
SMT-2AO 24VDC-2 (V, mA)-2
SMT-4PT 24VDC---1
SMT-DEVICENET 24VDCDeviceNet Slave Kommunikationsmodul--1
SMT-MA-R8 100-240VAC4 AC-4 (8A Rly)3
SMT-MD-4AI 24VDC---1
SMT-MD-R8 24VDC4 DC-4 (8A Rly)3
SMT-MD-T8 24VDC4 DC-4 (0,5A Trn)3
SMT-MODBUS 24VDCModbus® Protokoll Kommunikationsmodul--1
SMT-PC03 PC-Link Programmierkabel----
SMT-PM04-V3 32K Flash Memory Modul----

Images

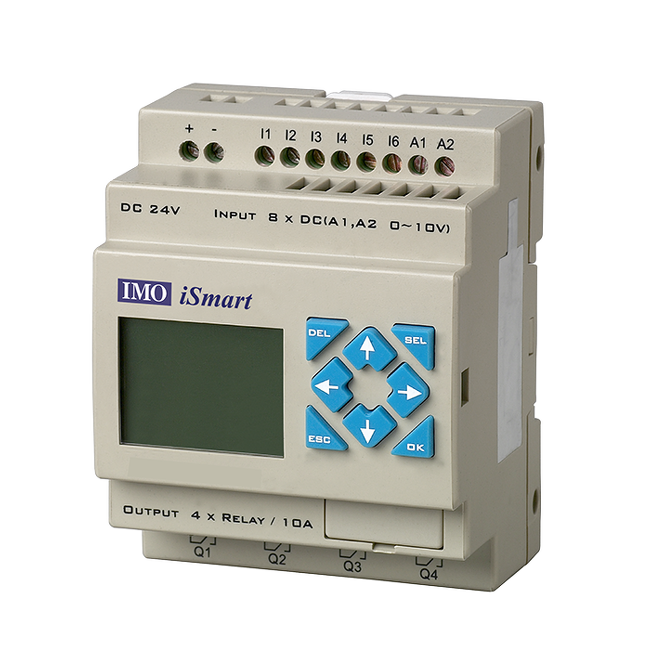

SMT-xx-x10/12-xx

Zusätzliche Module auf Anfrage erhältlich

BestellnummerSpannungs- versorgungEingängeAnalogAusgängeDisplay HMIPreis
SMT-BD-T12-V3*** 24VDC8 DC*-4 (0,5A Trn)-
SMT-BD-T20-V3*** 24VDC12 DC*-8 (0,5A Trn)-
SMT-CD-T20-V3***/1 24VDC12 DC*-8 (0,5A Trn)Ja
SMT-CD12-R20-V3**** 12VDC12 DC*-8 (8A Rly)Ja
SMT-EA24-R12-V3 24VAC6 AC-4 (8A Rly)Ja
SMT-EA24-R20-V3 24VAC12 AC-8 (8A Rly)Ja
SMT-ED-T12-V3*** 24VDC8 DC*-4 (0,5A Trn)Ja
SMT-ED-T20-V3*** 24VDC12 DC*-8 (0,5A Trn)Ja
SMT-ED12-R20-V3** 12VDC12 DC*-8 (8A Rly)Ja
SMT-ENET 24VDCEthernet Kommunikationsmodul--
SMT-MA24-R8 24VDC4 AC-4 (8A Rly)-
SMT-PROFIBUS 24VDCProfibus Slave Kommunikationsmodul---

Images

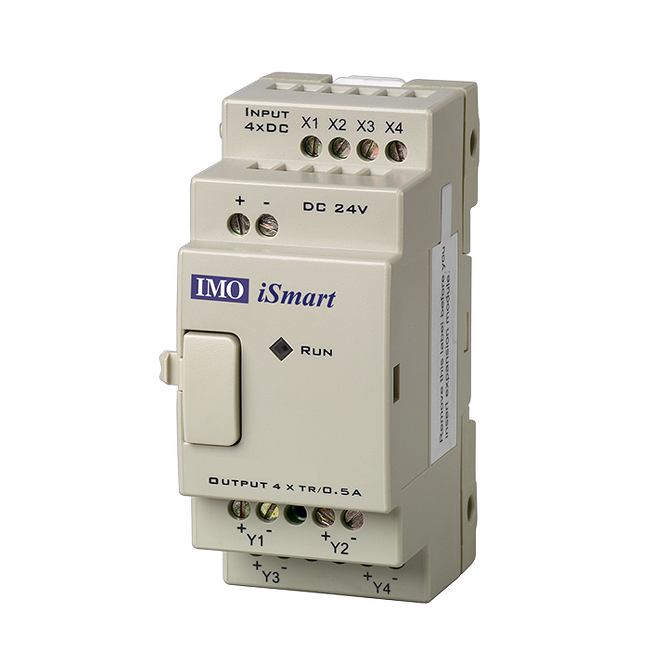

Erweiterungsmodul



*    digitale Eingänge können auch als analoge Eingänge benützt werden

**   2 High Speed Eingänge (bis zu 1 kHz)

***  2 PWM (0,5kHz); ***/1 2 PWM (0,5kHz) RS485 Modbus

**** RS485 Modbus, Link Funktion

i3A-Serie**







  • Leistungsstarker 32-bit Prozessor

  • 2 Kommunikationsschnittstellen RS232/RS485

  • 4 High Speed Eingänge (10kHz); 2 PWM Ausgänge (65kHz)

  • Bis zu 40 digitale I/O und 4 analoge I/O; Eingänge für PT100, TC, mV, V, A

  • Echtzeituhr; 256KB RAM; 1 MB Grafik (5MB I3C)

  • 20+ Protokol (Modbus, AB, DF1, Mitsubishi, EtC)

  • Betriebsspannung 10-30VDC

  • IP65 (NEMA) CE, UL, cUL, E-Kennzeichnung





BestellnummerMicroSD Card* (up to 2GB)EingängeAnalogAusgängeCAN PortPreis
i3A12X/10A01-SOO SOOF*12-6 (3A Rly)-
i3A12X/10B04-SCH SCHF*12-12 (0,5A Trn)1
i3A12X/10D03-SCH SCHF*12-6 (3A Rly)1
i3A12X/13C14-SOH SOHF*122x12bit (V/mA)12 ((0,5A Trn)-
i3A12X/20B05-SOH SOHF*24-16 (0,5A Trn)-

Images

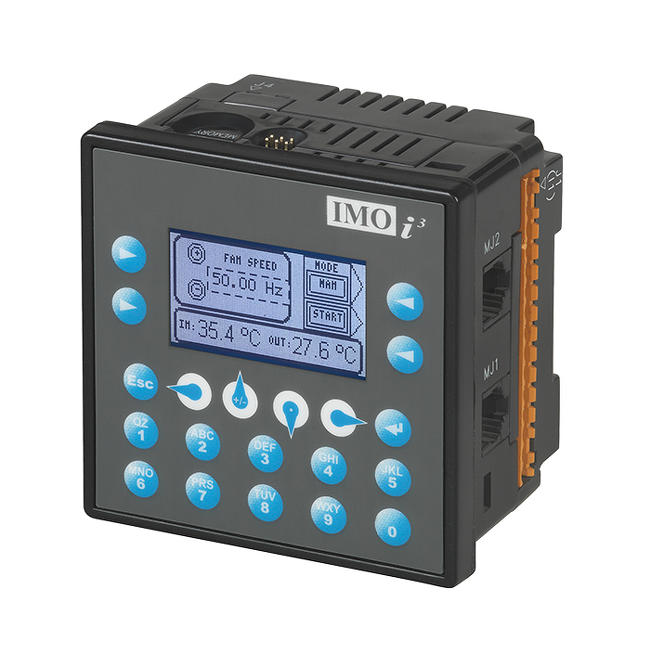

i3A12X/xx





*   für SD Card Typenschlüssel mit F ergänzen, gegen Aufpreis

** GSM Modem i3-MA und Ethernet Erweiterungsmodul i3-E sind extra zu bestellen

i3B-Serie**









  • Touch Screen 160x128, 2 Farben, 5 Tasten, 2 serielle Schnittstellen





BestellnummerMicroSD Card* (up to 2GB)EingängeAnalogAusgängeCAN PortPreis
i3B12Y/10D03-SCHF Ja12-6 (3A Rly)1
i3B12Y/13C14-SCHF Ja122x12bit (V/mA)12 ((0,5A Trn)1
i3B12Y/20B05-SCHF Ja24-16 (0,5A Trn)1

Images

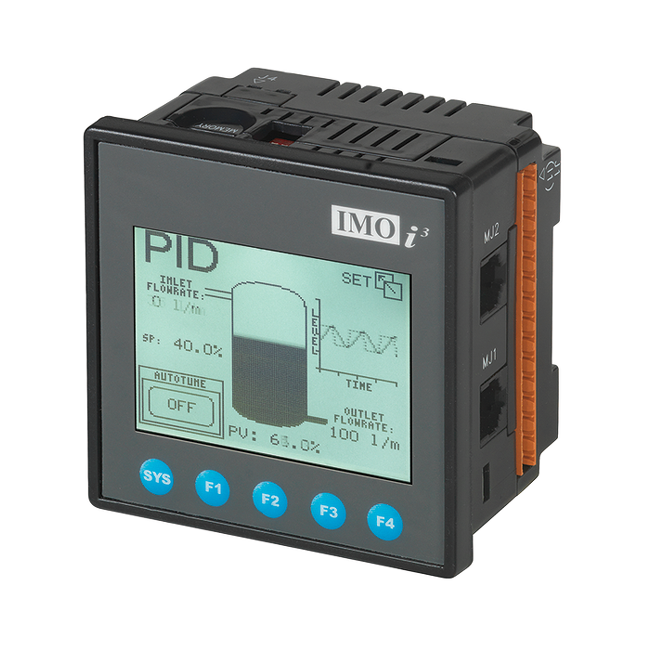

i3B12X/xx





** GSM Modem i3-MA und Ethernet Erweiterungsmodul i3-E sind extra zu bestellen

i3C-Serie**









  • Touch Screen 320 x 240, 32768 Farben, 6 Tasten, 2 serielle Schnittstellen





BestellnummerMicroSD Card* (up to 2GB)EingängeAnalogAusgängeCAN PortPreis
i3C12Z/10D03-SCHF* Ja12-6 (3A Rly)1
i3C12Z/13C14-SCHF* Ja122x12bit (V/mA)12 ((0,5A Trn)1
i3C12Z/20B05-SCHF* Ja24-16 (0,5A Trn)1

Images

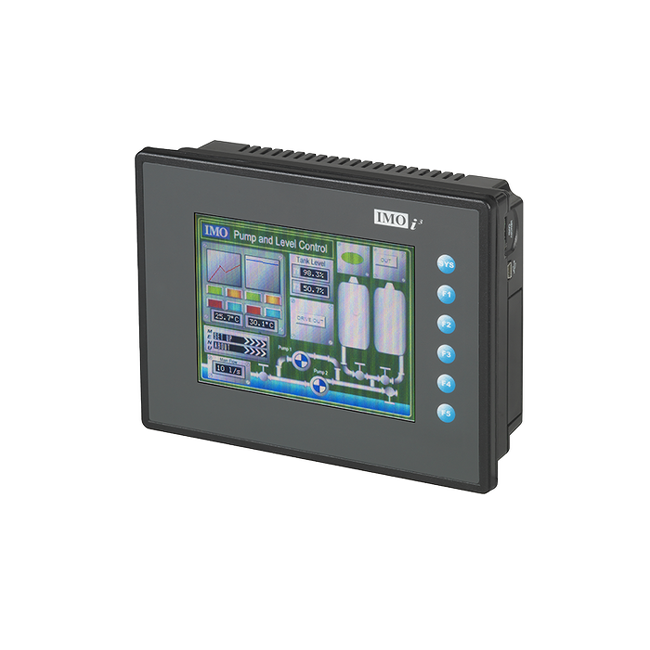

i3C12X/xx





* für eingebaute Ethernetschnittstelle Typenschlüssel mit SEHF ersetzen, gegen Aufpreis

** GSM Modem i3-MA und Ethernet Erweiterungsmodul i3-E sind extra zu bestellen

HMI- Displays

BestellnummerSpannungs- versorgungBeschreibungSchnittstellenPreis
i3C12Z/00000-SEHF 10-30VDCTouch Screen 5,7" 320x240 Farben, 6 Funktionstasten, µSD Flash Card 1xEthernet 2 x (RS232/RS422/RS485)
i3H08/00000-SEOL 24VDCTouch Screen 8,4" TFT SVGA 32k Farben, 8MB Display Memory, 7 Funktionstasten1xEthernet 100BaseT 3x RS-232/RS-485
i3H10/00000-SEOL 24VDCTouch Screen 10" TFT SVGA 32k Farben, 8MB Display Memory, 7 Funktionstasten1xEthernet 100BaseT 3x RS-232/RS-486
i3H12/00000-SEOL 24VDCTouch Screen 12" TFT SVGA 32k Farben, 8MB Display Memory, 7 Funktionstasten1xEthernet 100BaseT 3x RS-232/RS-487
i3H15/00000-SEOL 24VDCTouch Screen 15" TFT SVGA 32k Farben, 8MB Display Memory, 7 Funktionstasten1xEthernet 100BaseT 3x RS-232/RS-488
iTEXT 24VDCTextanzeige 4,3" 192x64 pixels, 24 Funktionstasten, kostenlose Programmier- SW2 x (RS232/RS422/RS485)

Images

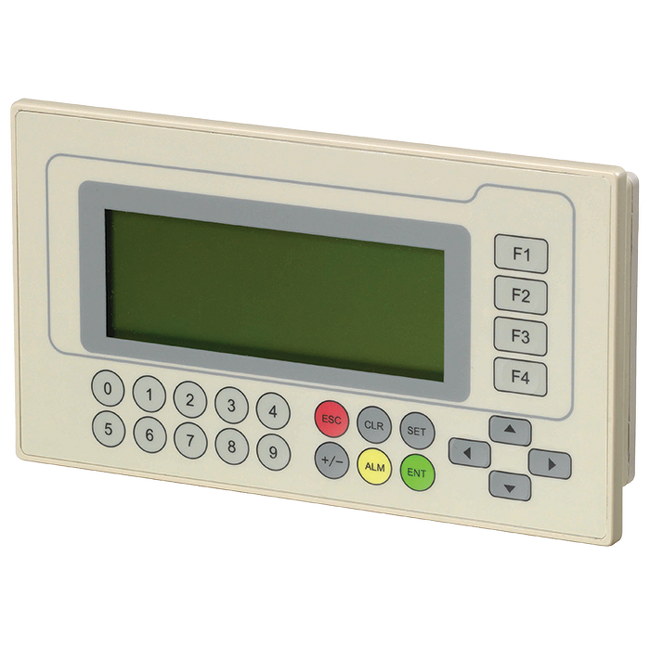

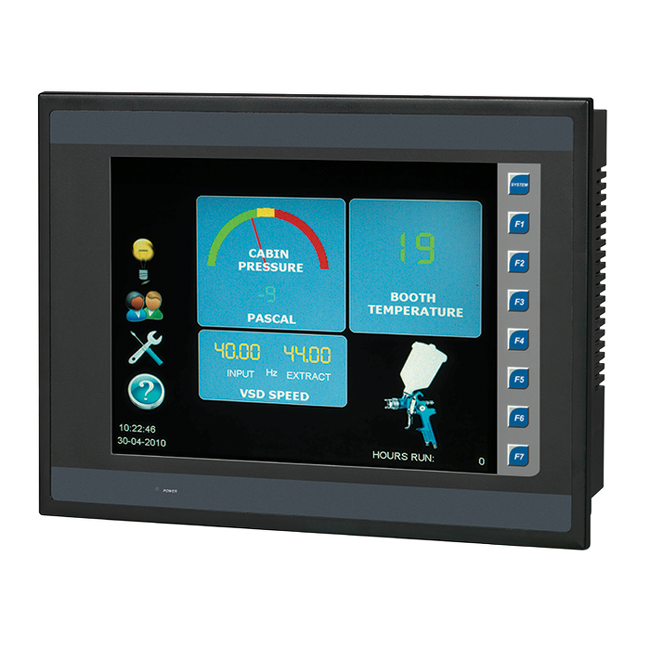

i3H                                                  iTEXT
