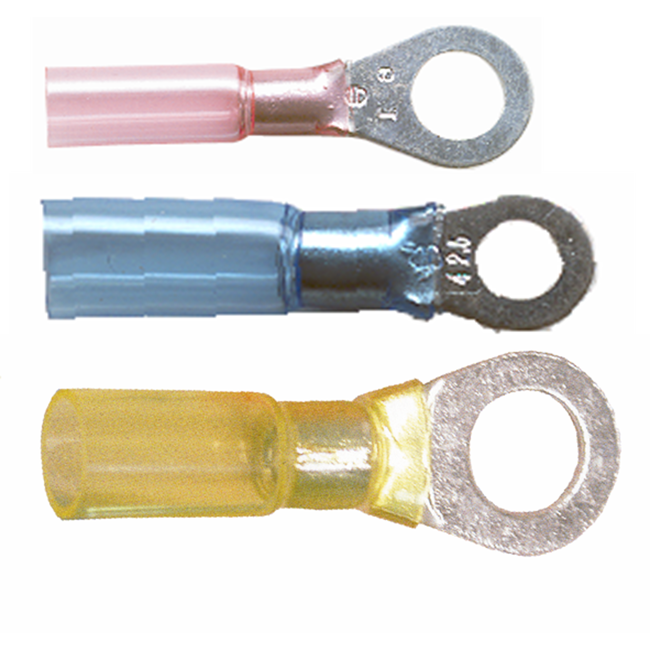

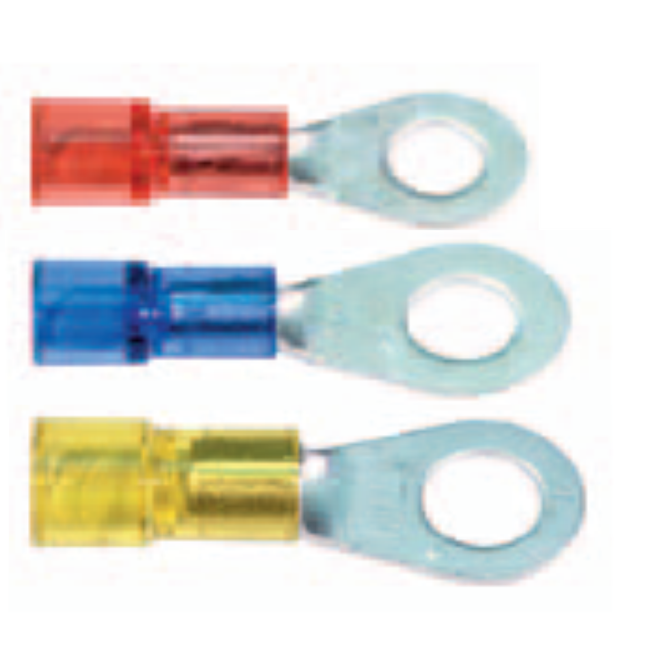

Ringkabelschuhe

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Loch-Durchmesser [mm]	Farbe	VPE
10001 HQ	0,5 - 1,5	20 - 16	2,8	rot	100
10002 HQ	0,5 - 1,5	20 - 16	3,2	rot	100
10003 HQ	0,5 - 1,5	20 - 16	3,7	rot	100
10004 HQ	0,5 - 1,5	20 - 16	4,3	rot	100
10005 HQ	0,5 - 1,5	20 - 16	5,3	rot	100
10006 HQ	0,5 - 1,5	20 - 16	6,5	rot	100
10007 HQ	0,5 - 1,5	20 - 16	8,4	rot	100
10008 HQ	0,5 - 1,5	20 - 16	10,5	rot	100
10010 HQ	1,0 - 2,5	16 - 14	3,2	blau	100
10011 HQ	1,0 - 2,5	16 - 14	3,7	blau	100
10012 HQ	1,0 - 2,5	16 - 14	4,3	blau	100
10013 HQ	1,0 - 2,5	16 - 14	5,3	blau	100
10014 HQ	1,0 - 2,5	16 - 14	6,5	blau	100
10015 HQ	1,0 - 2,5	16 - 14	8,4	blau	100
10016 HQ	1,0 - 2,5	16 - 14	10,5	blau	100
10017 HQ	1,0 - 2,5	16 - 14	13	blau	100
10020 HQ	2,5 - 6,0	12 - 10	4,3	gelb	100
10021 HQ	2,5 - 6,0	12 - 10	5,3	gelb	100
10022 HQ	2,5 - 6,0	12 - 10	6,5	gelb	100
10023 HQ	2,5 - 6,0	12 - 10	8,4	gelb	100
10024 HQ	2,5 - 6,0	12 - 10	10,5	gelb	100
10025 HQ	2,5 - 6,0	12 - 10	13	gelb	100
10026 HQ	2,5 - 6,0	13 - 10	15	gelb	100

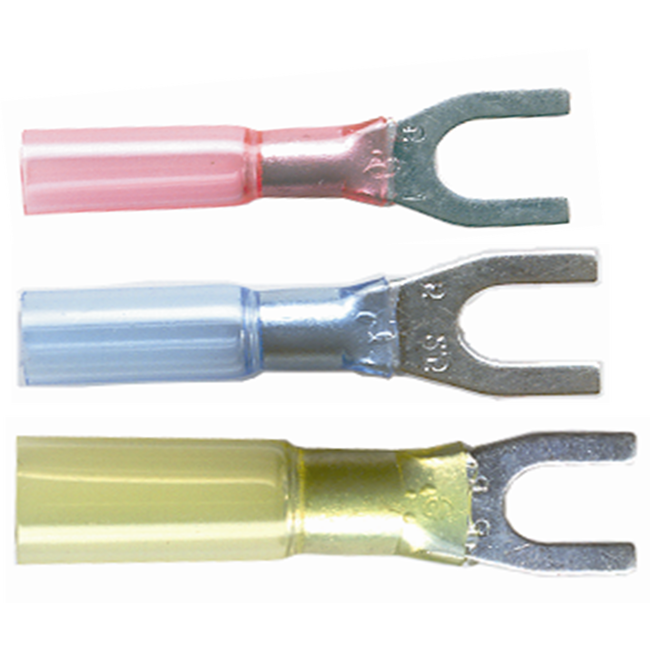

Gabelkabelschuhe

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Gabel-Durchmesser [mm]	Farbe	VPE
10050 HQ	0,5 - 1,5	20 - 16	3,2	rot	100
10051 HQ	0,5 - 1,5	20 - 16	3,7	rot	100
10052 HQ	0,5 - 1,5	20 - 16	4,3	rot	100
10053 HQ	0,5 - 1,5	20 - 16	5,3	rot	100
10054 HQ	0,5 - 1,5	20 - 16	6,4	rot	100
10055 HQ	0,5 - 1,5	21 - 16	8,4	rot	100
10060 HQ	1,0 - 2,5	16 - 14	3,2	blau	100
10061 HQ	1,0 - 2,5	16 - 14	3,7	blau	100
10062 HQ	1,0 - 2,5	16 - 14	4,3	blau	100
10063 HQ	1,0 - 2,5	16 - 14	5,3	blau	100
10064 HQ	1,0 - 2,5	16 - 14	6,5	blau	100
10066 HQ	1,0 - 2,5	16 - 14	10,5	blau	100
10069 HQ	2,5 - 6,0	11 - 10	3,7	gelb	100
10070 HQ	2,5 - 6,0	12 - 10	4,3	gelb	100
10071 HQ	2,5 - 6,0	12 - 10	5,3	gelb	100
10072 HQ	2,5 - 6,0	12 - 10	6,5	gelb	100
10073 HQ	2,5 - 6,0	12 - 10	8,4	gelb	100
10074 HQ	2,5 - 6,0	12 - 10	10,5	gelb	100

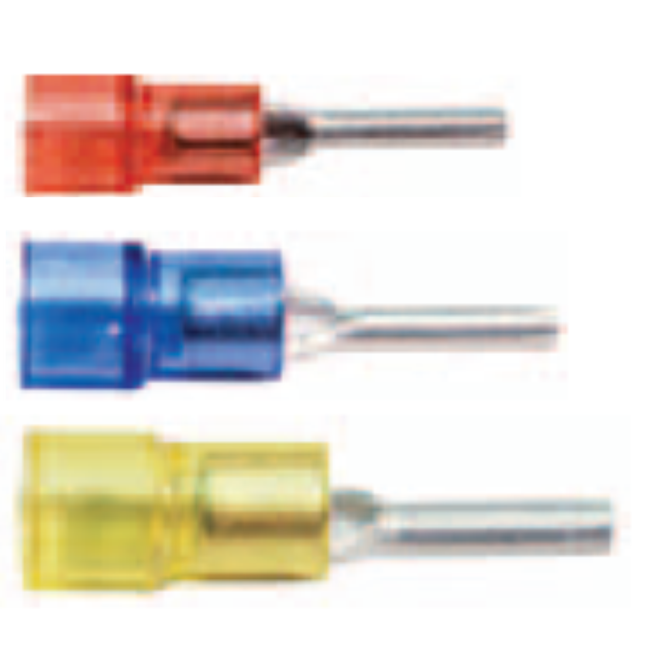

Stiftkabelschuhe

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge [mm]	Farbe	VPE
10100 HQ	0,5 - 1,5	20 - 16	22	rot	100
10101 HQ	0,5 - 1,5	20 - 16	19	rot	100
10109 HQ	1,0 - 2,5	16 - 14	26	blau	100
10110 HQ	1,0 - 2,5	16 - 14	23	blau	100
10111 HQ	1,0 - 2,5	16 - 14	19	blau	100
10120 HQ	2,5 - 6,0	12 - 10	26	gelb	100

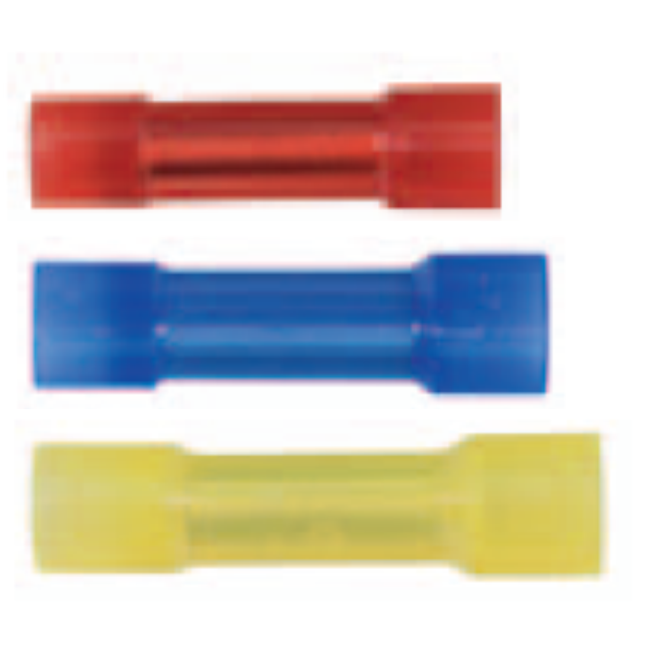

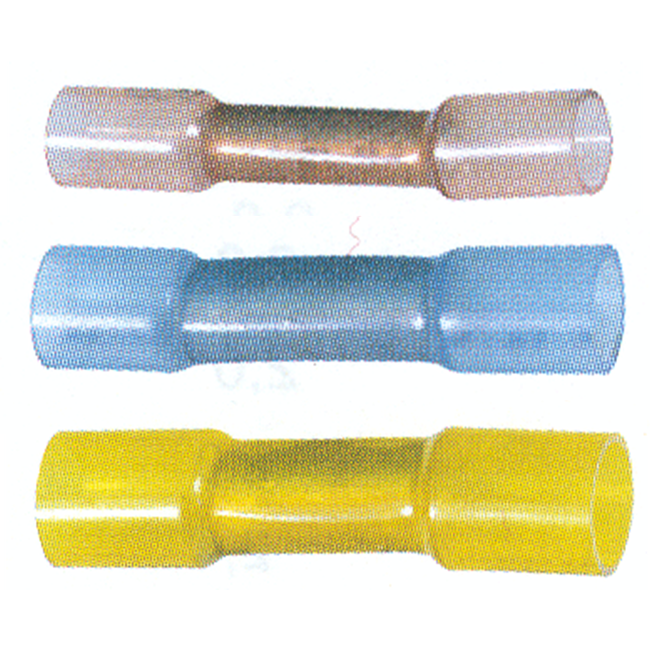

Stoßverbinder

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge [mm]	Farbe	VPE
10130 HQ	0,5 - 1,5	20 - 16	25	rot	100
10135 HQ	1,0 - 2,5	16 - 14	25	blau	100
10140 HQ	2,5 - 6,0	12 - 10	27	gelb	100

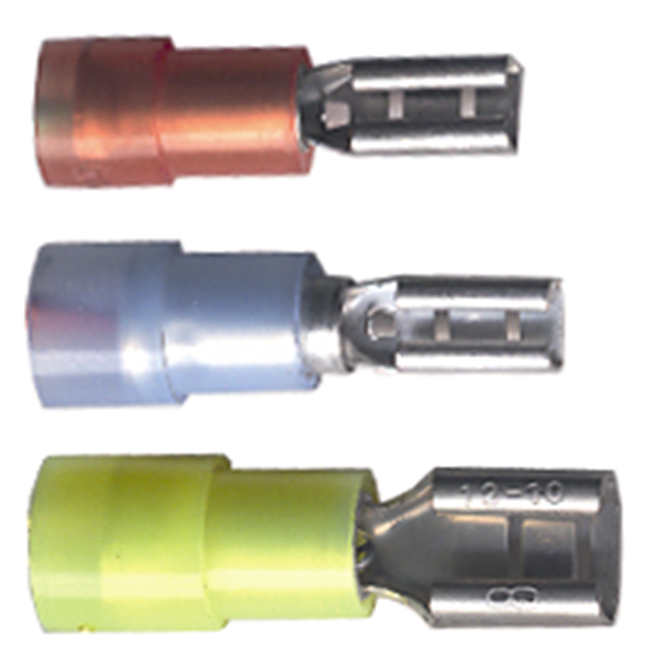

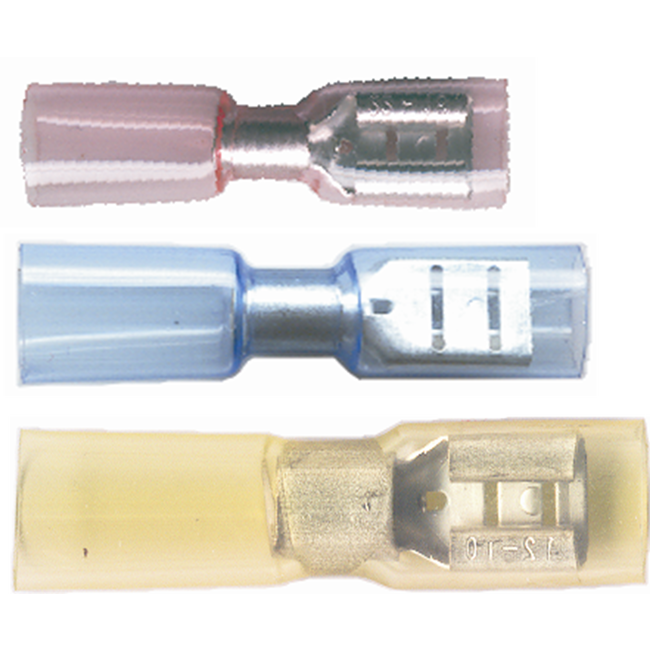

Flachsteckhülsen

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10180 HQ	0,5 - 1,5	20 - 16	2,8 x 0,5	rot	100
10181 HQ	0,5 - 1,5	20 - 16	2,8 x 0,8	rot	100
10182 HQ	1,0 - 2,5	16 - 14	2,8 x 0,5	blau	100
10183 HQ	1,0 - 2,5	16 - 14	2,8 x 0,8	blau	100
10185 HQ	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10186 HQ	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
10190 HQ	1,0 - 2,5	16 - 14	4,8 x 0,5	blau	100
10191 HQ	1,0 - 2,5	16 - 14	4,8 x 0,8	blau	100
10200 HQ	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10210 HQ	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10220 HQ	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100
10255 HQ	1,0 - 2,5	16 - 14	7,7 x 0,8	blau	100
10260 HQ	2,5 - 6,0	12 - 10	9,5 x 1,2	gelb	100

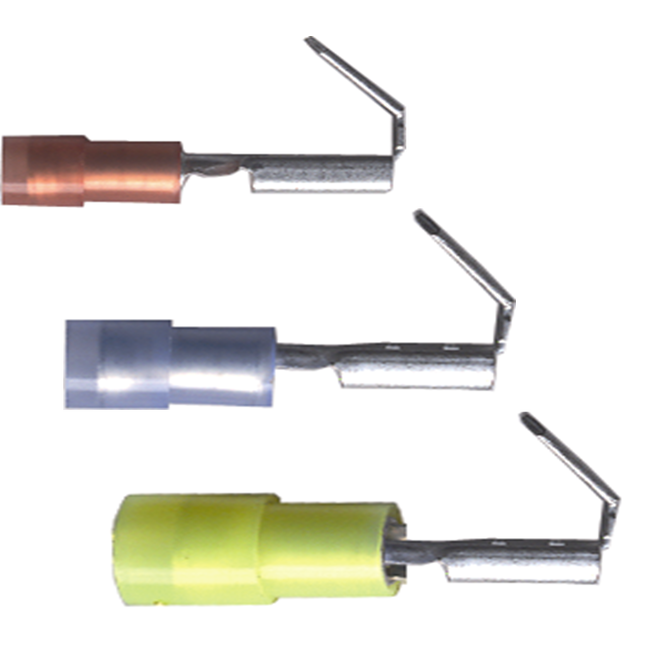

Abzweigflachsteckhülsen

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10320 HQ	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10325 HQ	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10326 HQ	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

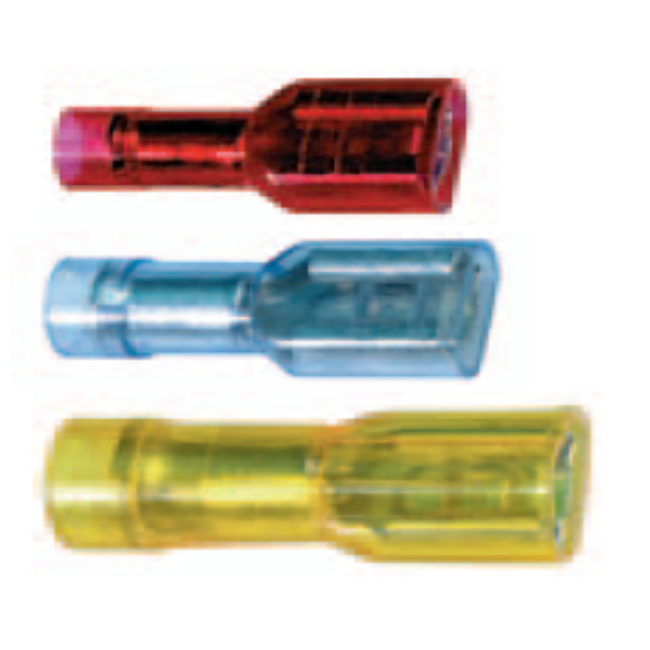

Flachsteckhülsen, vollisoliert

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10266 A	0,5 - 1,5	20 - 16	2,8 x 0,5	rot	100
10267 A	0,5 - 1,5	20 - 16	2,8 x 0,8	rot	100
10270 A	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10280 A	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10300 A	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10310 A	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

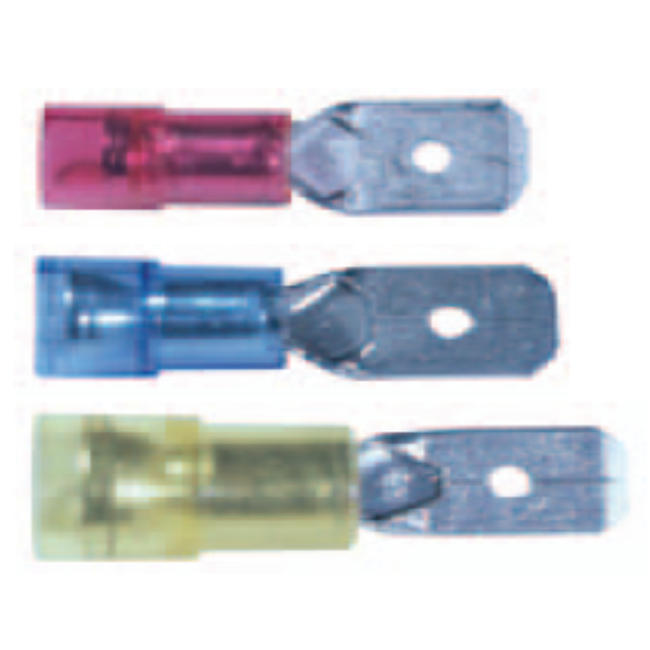

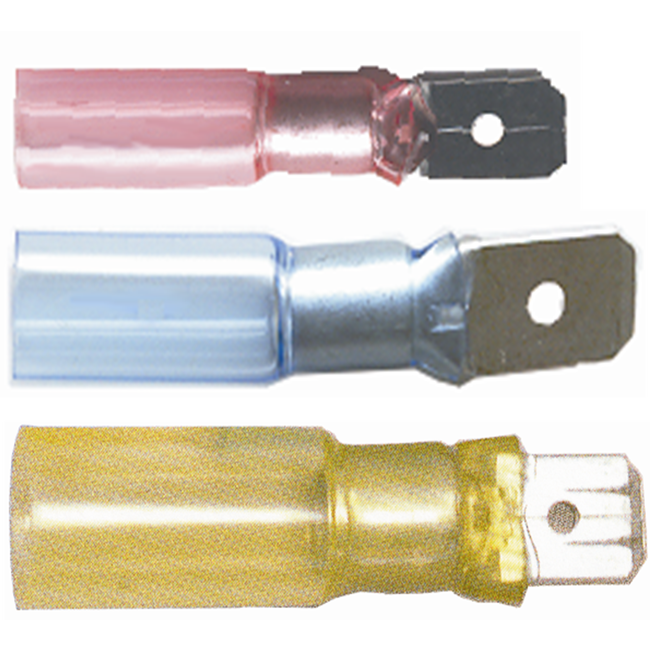

Flachstecker

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10331 HQ	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10332 HQ	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
10333 HQ	1,0 - 2,5	16 - 14	4,8 x 0,5	blau	100
10334 HQ	1,0 - 2,5	16 - 14	4,8 x 0,8	blau	100
10340 HQ	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10345 HQ	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10350 HQ	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

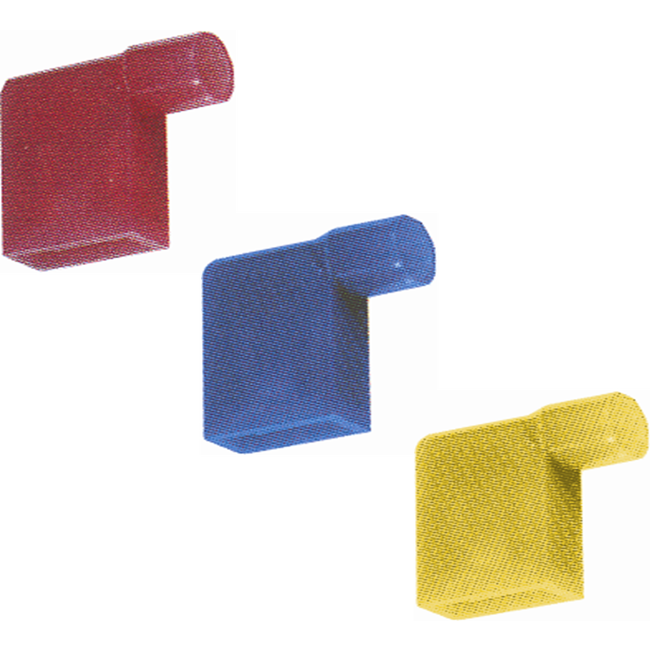

Winkelflachsteckhülsen

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
F6131488 N	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
F6131638 N	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
F6141638 N	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
F6151638 N	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

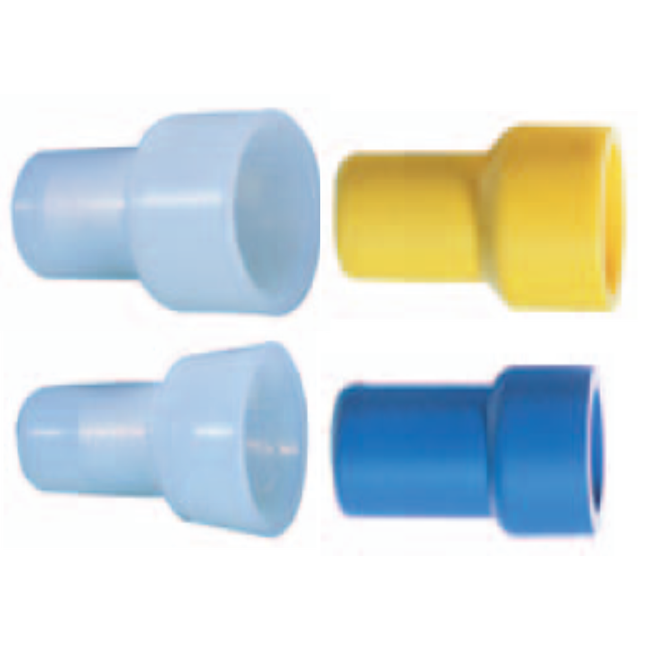

Endverbinder

aus Polyamid (Nylon)
-60°C bis +125°C, kurzzeitig +140°C
mit konischem Einführtrichter, gelötet
mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
26-401	1,5 - 2,5	16 - 14	15,4	blau	100
26-403	4,0 - 6,0	13 -11	17,7	gelb	100
26-404	10	8	24,5	transparent	100
26-409	0,5 - 1,5	20 - 16	17,5	transparent	100
26-410	1,5 - 2,5	16 - 14	19,5	transparent	100
26-411	4,0 - 6,0	13 -11	21,5	transparent	100

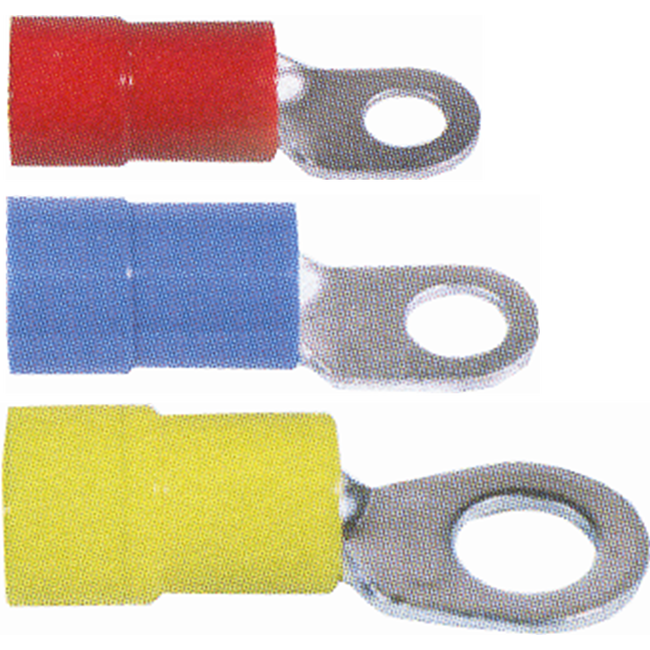

Ringkabelschuhe

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Loch-Durchmesser [mm]	Farbe	VPE
10002 TF	0,5 - 1,5	20 - 16	3,2	rot	100
10003 TF	0,5 - 1,5	20 - 16	3,7	rot	100
10004 TF	0,5 - 1,5	20 - 16	4,3	rot	100
10005 TF	0,5 - 1,5	20 - 16	5,3	rot	100
10006 TF	0,5 - 1,5	20 - 16	6,5	rot	100
10007 TF	0,5 - 1,5	20 - 16	8,4	rot	100
10008 TF	0,5 - 1,5	20 - 16	10,5	rot	100
10010 TF	1,0 - 2,5	16 - 14	3,2	blau	100
10011 TF	1,0 - 2,5	16 - 14	3,7	blau	100
10012 TF	1,0 - 2,5	16 - 14	4,3	blau	100
10013 TF	1,0 - 2,5	16 - 14	5,3	blau	100
10014 TF	1,0 - 2,5	16 - 14	6,5	blau	100
10015 TF	1,0 - 2,5	16 - 14	8,4	blau	100
10016 TF	1,0 - 2,5	16 - 14	10,5	blau	100
10017 TF	1,0 - 2,5	16 - 14	13	blau	100
10020 TF	2,5 - 6,0	12 - 10	4,3	gelb	100
10021 TF	2,5 - 6,0	12 - 10	5,3	gelb	100
10022 TF	2,5 - 6,0	12 - 10	6,5	gelb	100
10023 TF	2,5 - 6,0	12 - 10	8,4	gelb	100
10024 TF	2,5 - 6,0	12 - 10	10,5	gelb	100
10025 TF	2,5 - 6,0	12 - 10	13	gelb	100

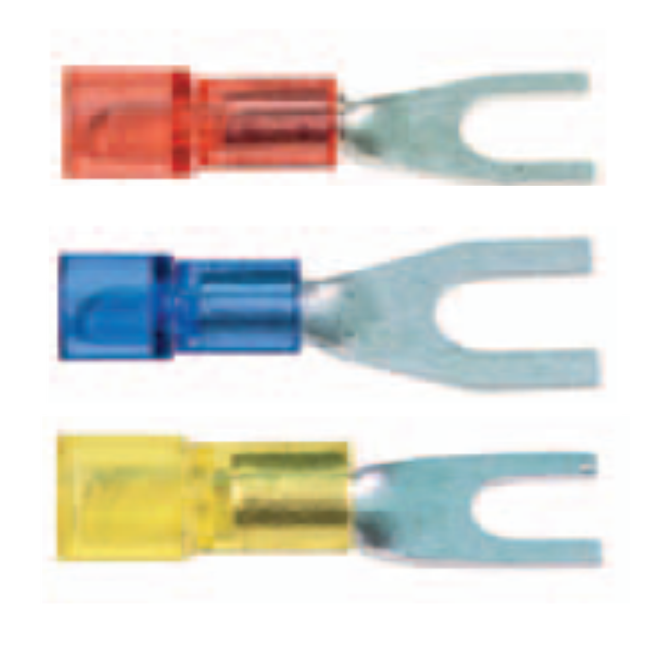

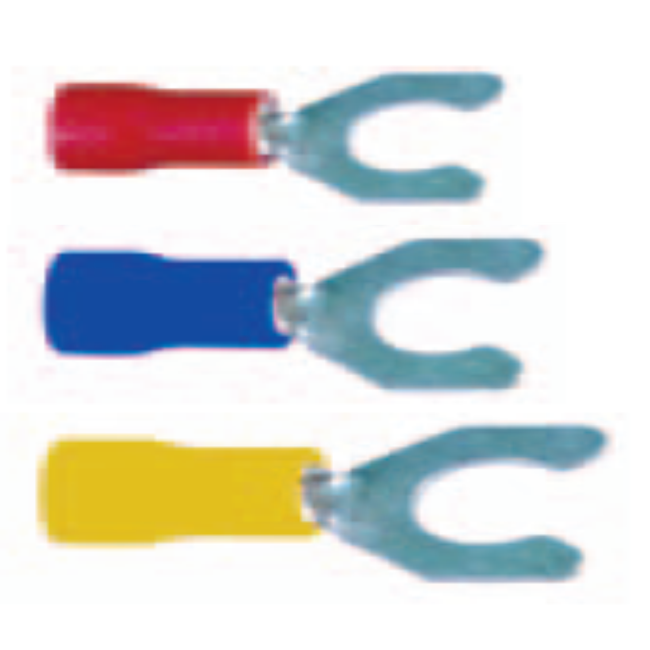

Gabelkabelschuhe

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Gabel-Durchmesser [mm]	Farbe	VPE
10050 TF	0,5 - 1,5	20 - 16	3,2	rot	100
10051 TF	0,5 - 1,5	20 - 16	3,7	rot	100
10052 TF	0,5 - 1,5	20 - 16	4,3	rot	100
10053 TF	0,5 - 1,5	20 - 16	5,3	rot	100
10054 TF	0,5 - 1,5	20 - 16	6,5	rot	100
10060 TF	1,0 - 2,5	16 - 14	3,2	blau	100
10061 TF	1,0 - 2,5	16 - 14	3,7	blau	100
10062 TF	1,0 - 2,5	16 - 14	4,3	blau	100
10063 TF	1,0 - 2,5	16 - 14	5,3	blau	100
10064 TF	1,0 - 2,5	16 - 14	6,5	blau	100
10070 TF	2,5 - 6,0	12 - 10	4,3	gelb	100
10071 TF	2,5 - 6,0	12 - 10	5,3	gelb	100
10072 TF	2,5 - 6,0	12 - 10	6,5	gelb	100
10073 TF	2,5 - 6,0	12 - 10	8,4	gelb	100
10074 TF	2,5 - 6,0	12 - 10	10,5	gelb	100

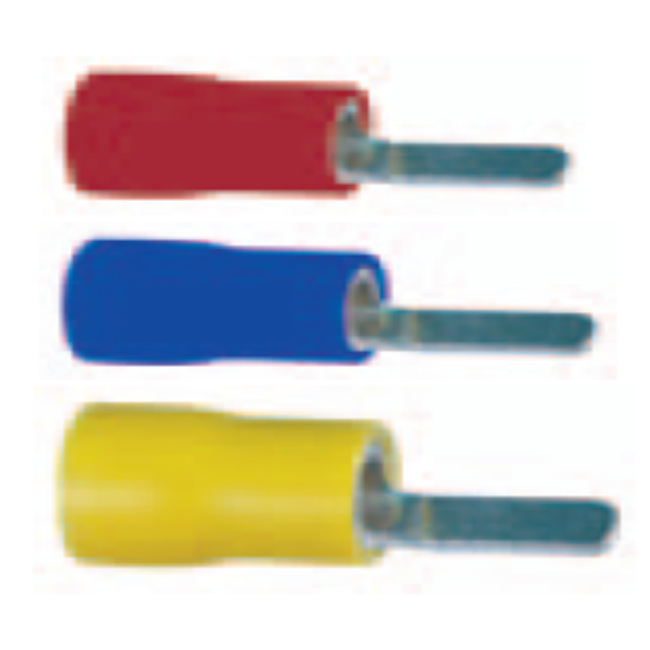

Stiftkabelschuhe

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge[mm]	Farbe	VPE
10100 TF	0,5 - 1,5	20 - 16	22	rot	100
10101 TF	0,5 - 1,5	20 - 16	18,5	rot	100
10110 TF	1,0 - 2,5	16 - 14	23	blau	100
10120 TF	2,5 - 6,0	12 - 10	26	gelb	100

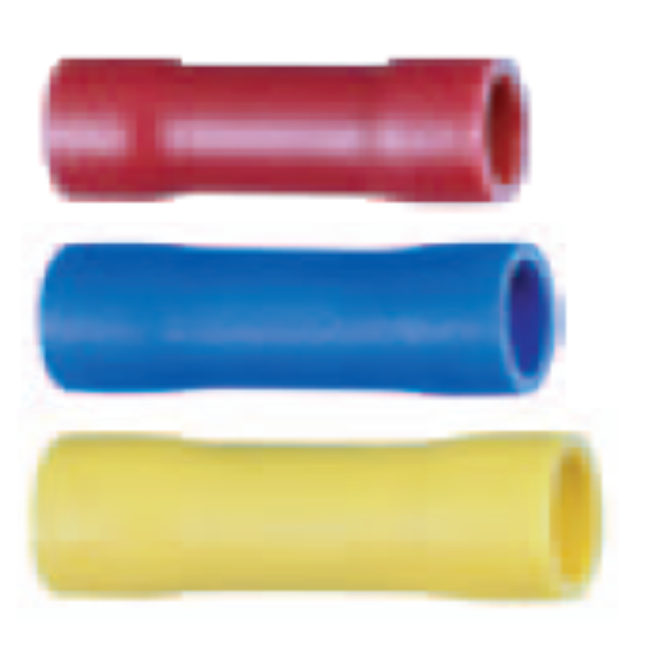

Stoßverbinder

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge[mm]	Farbe	VPE
10130 TF	0,5 - 1,5	20 - 16	25	rot	100
10135 TF	1,0 - 2,5	16 - 14	25	blau	100
10140 TF	2,5 - 6,0	12 - 10	27	gelb	100

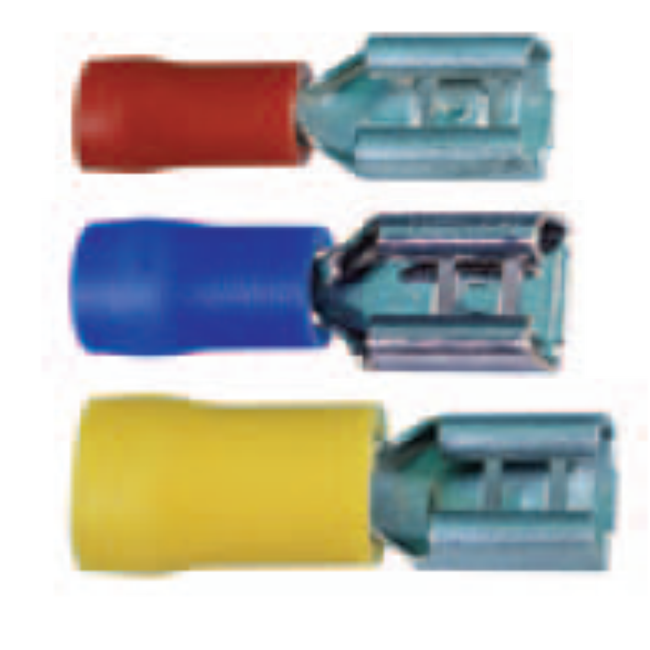

Flachsteckhülsen

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10180 TF	0,5 - 1,5	20 - 16	2,8 x 0,5	rot	100
10181 TF	0,5 - 1,5	20 - 16	2,8 x 0,8	rot	100
10182 TF	1,0 - 2,5	16 - 14	2,8 x 0,5	blau	100
10183 TF	1,0 - 2,5	16 - 14	2,8 x 0,8	blau	100
10185 TF	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10186 TF	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
10190 TF	1,0 - 2,5	16 - 14	4,8 x 0,5	blau	100
10191 TF	1,0 - 2,5	16 - 14	4,8 x 0,8	blau	100
10200 TF	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10210 TF	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10220 TF	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100
10255 TF	1,0 - 2,5	16 - 14	7,7 x 0,8	blau	100
10260 TF	2,5 - 6,0	12 - 10	9,5 x 1,2	gelb	100

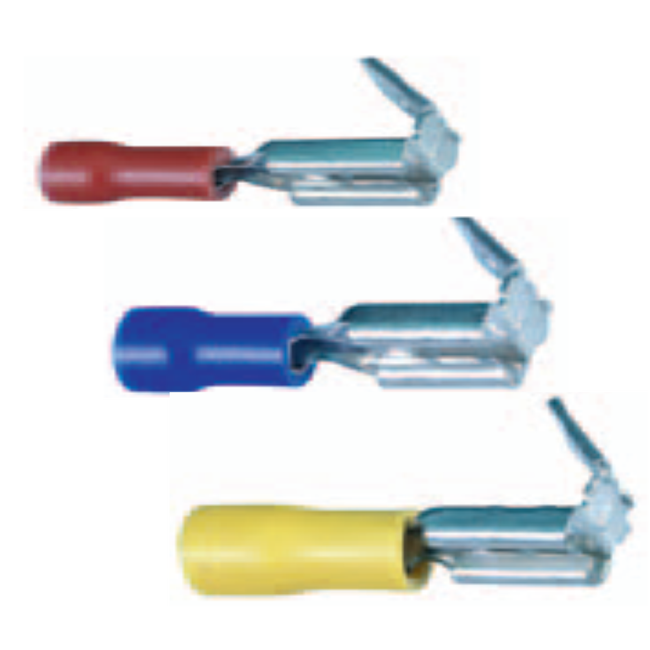

Abzweigflachsteckhülsen

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße[mm]	Farbe	VPE
10320 TF	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10325 TF	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10326 TF	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

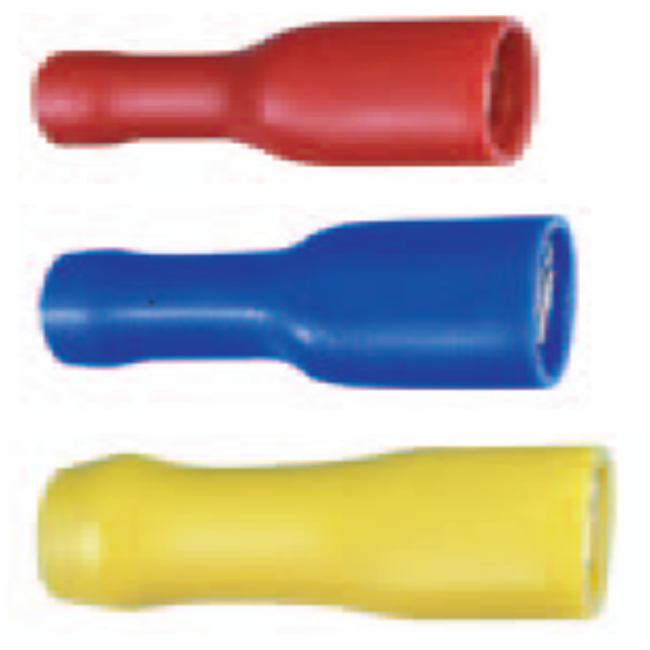

Flachsteckhülsen, vollisoliert

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10266	0,5 - 1,5	20 - 16	2,8 x 0,5	rot	100
10267	0,5 - 1,5	20 - 16	2,8 x 0,8	rot	100
10270	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10275	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
10280	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10290	1,0 - 2,5	16 - 14	4,8 x 0,5	blau	100
10295	1,0 - 2,5	16 - 14	4,8 x 0,8	blau	100
10300	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10310	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

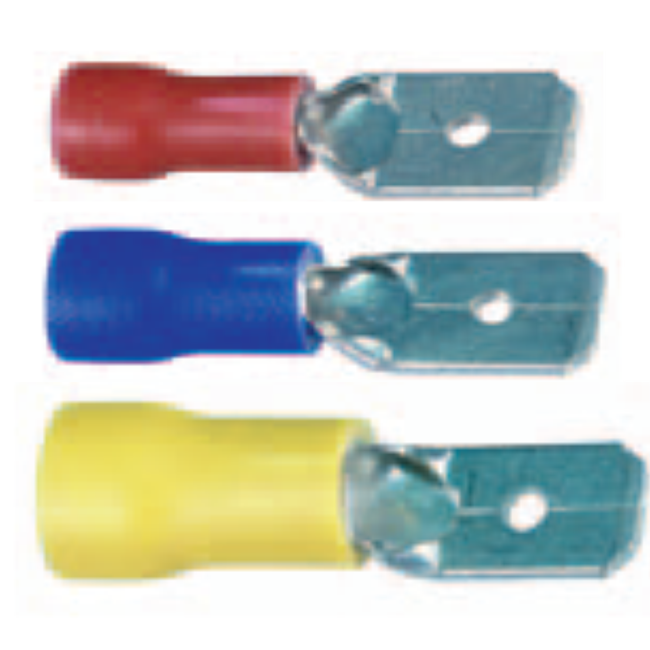

Flachstecker

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10331 TF	0,5 - 1,5	20 - 16	4,8 x 0,5	rot	100
10332 TF	0,5 - 1,5	20 - 16	4,8 x 0,8	rot	100
10333 TF	1,0 - 2,5	16 - 14	4,8 x 0,5	blau	100
10334 TF	1,0 - 2,5	16 - 14	4,8 x 0,8	blau	100
10340 TF	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100
10345 TF	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
10350 TF	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100

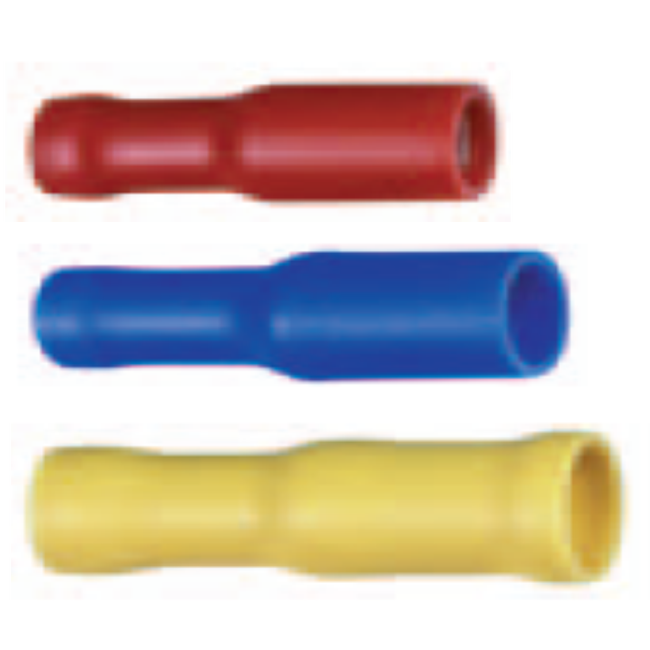

Rundsteckhülse

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Durchmesser [mm]	Farbe	VPE
10400 GH	0,5 - 1,5	20 - 16	4	rot	100
10405 GH	1,0 - 2,5	16 - 14	5	blau	100
10406 GH	1,0 - 2,5	16 - 14	4	blau	100
10410 GH	2,5 - 6,0	12 - 10	5	gelb	100

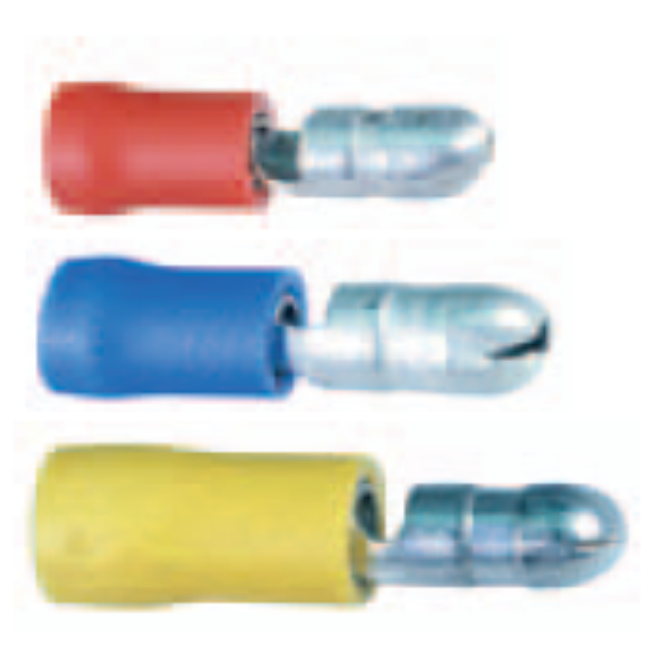

Rundstecker

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Durchmesser [mm]	Farbe	VPE
10420 GH	0,5 - 1,5	20 - 16	4	rot	100
10425 GH	1,0 - 2,5	16 - 14	5	blau	100
10426 GH	1,0 - 2,5	16 - 14	4	blau	100
10430 GH	2,5 - 6,0	12 - 10	5	gelb	100

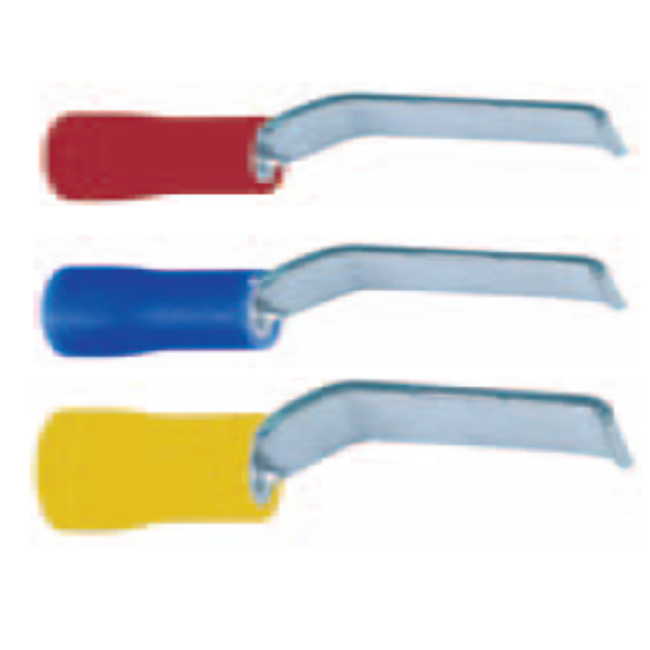

Flachstiftkrallenkabelschuhe

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10101 F2	0,5 - 1,5	20 - 16	4,6-1	rot	100
10111 F2	1,0 - 2,5	16 - 14	4,6-2,5	blau	100
10121 F2	2,5 - 6,0	12 - 10	4,6-6	gelb	100

Parallelverbinder

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
10150	0,5 - 1,5	20 - 16	17	rot	100
10155	1,0 - 2,5	16 - 14	17	blau	100
10160	2,5 - 6,0	12 - 10	21	gelb	100

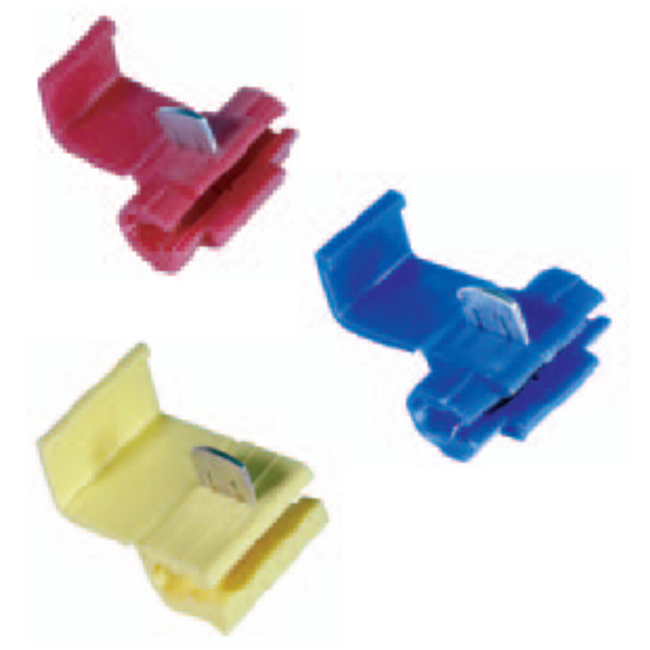

Spezialverbinder

aus PVC
-10°C bis +75°C
mit konischem Einführtrichter, ungelötet

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Bezeichnung	Farbe	VPE
K429010	0,5 - 1,0	17	Abzweigverb.	rot	100
K430020	1,5 - 2,5	13	Abzweigverb.	blau	100
K431040	2,5 - 4,0	10	Abzweigverb.	gelb	100

Sortimentkästen

Bestellnummer	Inhalt, Bezeichnung	Farbe	VPE
S80400	Stahlblechkasten 250x170x45mm ohne Inhalt		1
S80401	Div.- Kabelschuhe 0,5² - 6,0² / M4 - M6, inkl. Crimpzange	rot, blau,gelb	20/50/60
S80700	Stahlblechkasten 370x160x40mm ohne Inhalt		1
S80705	Div.- Kabelschuhe 0,5² - 6,0² / M4 - M5, inkl. Crimpzange	rot, blau, gelb	25/50

Images

S80401 + S80400 S80705 + S80700

Ringkabelschuhe

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Loch-Durchmesser [mm]	Farbe	VPE
481210104	2,5 - 6,0	12 - 10	10	gelb	100
481210404	2,5 - 6,0	12 - 10	4	gelb	100
481210504	2,5 - 6,0	12 - 10	5	gelb	100
481210604	2,5 - 6,0	12 - 10	6	gelb	100
481210804	2,5 - 6,0	12 - 10	8	gelb	100
481614106	1,0 - 2,5	16 - 14	10	blau	100
481614406	1,0 - 2,5	16 - 14	4	blau	100
481614506	1,0 - 2,5	16 - 14	5	blau	100
481614606	1,0 - 2,5	16 - 14	6	blau	100
481614806	1,0 - 2,5	16 - 14	8	blau	100
482218102	0,5 - 1,5	20 - 16	10	rot	100
482218402	0,5 - 1,5	20 - 16	4	rot	100
482218502	0,5 - 1,5	20 - 16	5	rot	100
482218602	0,5 - 1,5	20 - 16	6	rot	100
482218802	0,5 - 1,5	20 - 16	8	rot	100

Gabelkabelschuhe

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Gabel-Durchmesser [mm]	Farbe	VPE
491210404	2,5 - 6,0	12 - 10	4	gelb	100
491210504	2,5 - 6,0	12 - 10	5	gelb	100
491614406	1,0 - 2,5	16 - 14	4	blau	100
491614506	1,0 - 2,5	16 - 14	5	blau	100
492218402	0,5 - 1,5	20 - 16	4	rot	100
492218502	0,5 - 1,5	20 - 16	5	rot	100

Flachsteckhülsen

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
47121004	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100
47161406	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
47221802	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100

Flachstecker

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Maße [mm]	Farbe	VPE
46121004	2,5 - 6,0	12 - 10	6,3 x 0,8	gelb	100
46161406	1,0 - 2,5	16 - 14	6,3 x 0,8	blau	100
46221802	0,5 - 1,5	20 - 16	6,3 x 0,8	rot	100

Quetschverbinder "Seal"

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge [mm]	Farbe	VPE
4802Z000P0350	0,5 - 1,5	20 - 16	35	rot	100
4804Z000P0400	2,5 - 6,0	12 - 10	40	gelb	100
4806Z000P0350	1,0 - 2,5	16 - 14	35	blau	100

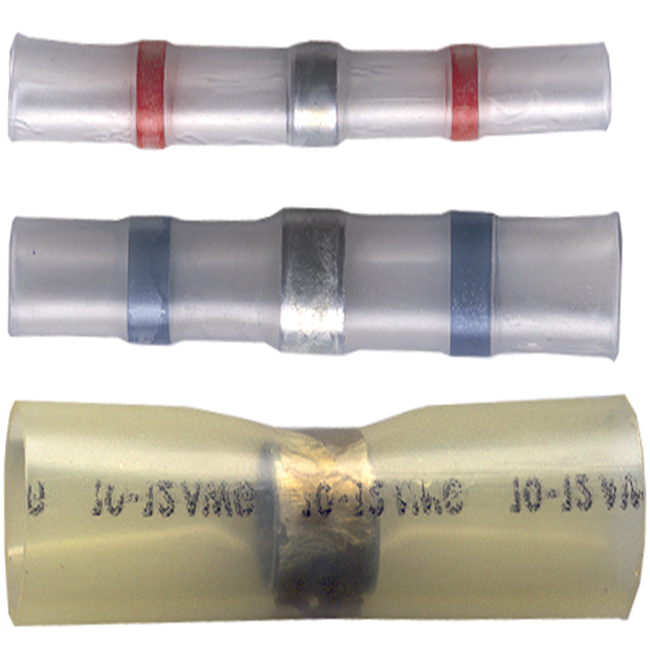

Lötverbinder "Solder"

aus Polyolefin
mit schrumpfisolation
mit Innenkleber
wasserfest, bis +125°C

Bestellnummer	Nennquerschnitt [mm²]	Nennquerschnitt AWG	Länge [mm]	Farbe	VPE
4902Z000P0350	0,5 - 1,5	20 - 16	35	rot	100
4904Z000P0400	2,5 - 6,0	12 - 10	40	gelb	100
4906Z000P0350	1,0 - 2,5	16 - 14	35	blau	100

Crimpzangen

Bestellnummer	Einsatzbereich [mm²]	Beschreibung

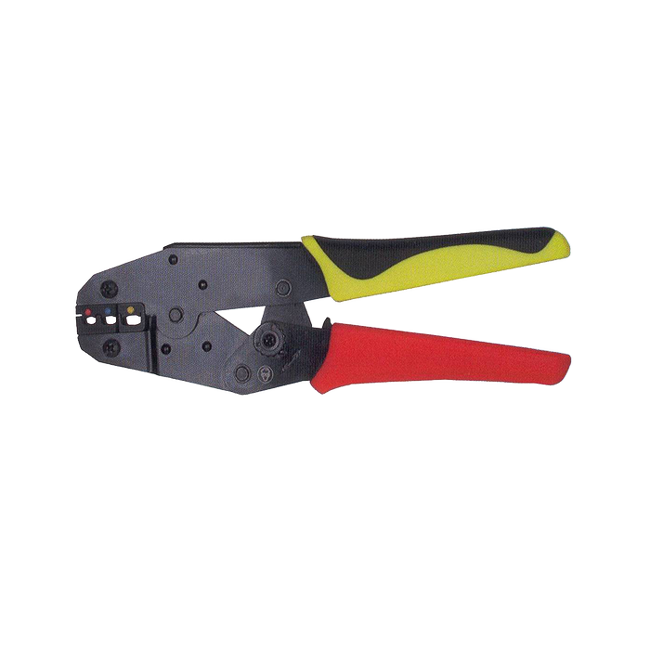

CSA0760	0,5-6,0	Crimpzange mit Zwangssperre
K7ZA0127	0,5-6,0	Crimpzange
W90413	1,5-2,5	Crimpzange für isolierte Winkelflachsteckhülsen 90°
W90418	1,5-6,0	Crimpzange für End- u. wasserdichte Verbinder
W90419	0,5-6,0	Crimpzange für End- u. wasserdichte Verbinder

Abisolierzangen

Bestellnummer	Einsatzbereich [mm²]	Schneidbereich [mm²]	Beschreibung

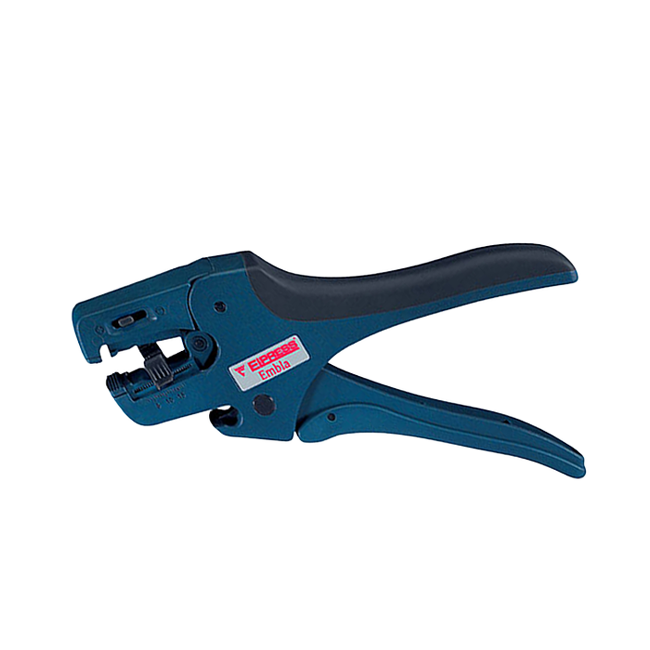

EMBLA	0,02-16,00	10	Abisolierzange
K7ZA0015	0,50-4,00	4	Abisolierzange
K7ZA0016	0,08-6,00	6	Abisolierzange
K7ZA0017	6,00-16,00	6	Abisolierzange
K7ZA0018	0,50-12,50	4	Abisolierzange

Products

Ringkabelschuhe

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Gabelkabelschuhe

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Stiftkabelschuhe

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Stoßverbinder

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Flachsteckhülsen

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Abzweigflachsteckhülsen

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Flachsteckhülsen, vollisoliert

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Flachstecker

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Winkelflachsteckhülsen

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Endverbinder

aus Polyamid (Nylon)

-60°C bis +125°C, kurzzeitig +140°C

mit konischem Einführtrichter, gelötet

mit durchsichtigem Isoliermaterial, zur Qualitätssichtprüfung

Ringkabelschuhe

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Gabelkabelschuhe

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Stiftkabelschuhe

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Stoßverbinder

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Flachsteckhülsen

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Abzweigflachsteckhülsen

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Flachsteckhülsen, vollisoliert

aus PVC

-10°C bis +75°C

mit konischem Einführtrichter, ungelötet

Flachstecker
