Products

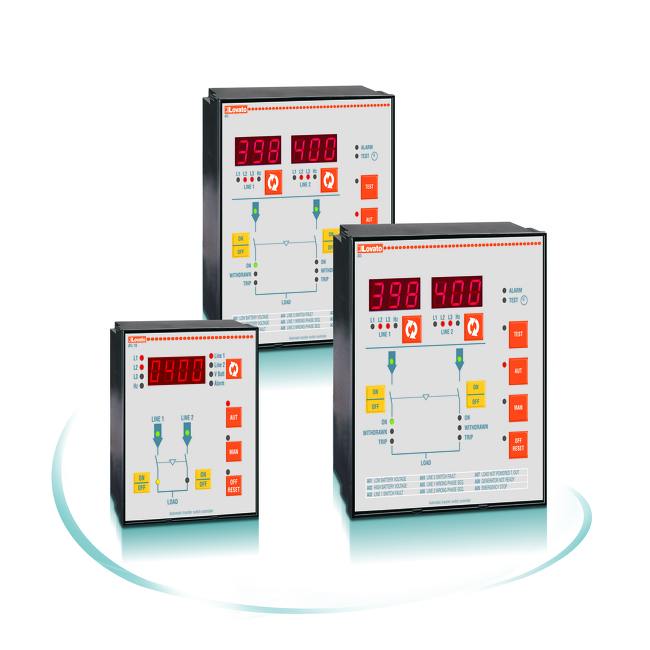

Netzumschalter

  • Steuerung von zwei oder drei 1- oder 3-phasigen Versorgungsleitungen

  • Steuerung der Aktivierungsanforderung des Generatorsatzes

  • Steuerung von Tie-Breakern

  • Steuerung von Schützen, Schaltern und Umschaltern mit Motorantrieb

  • Geschlossene Umschaltung

  • Automatische Steuerung von Nicht-Prioritätslasten

  • Speicherung der Ereignisse

  • Fernsteuerung und Überwachung

  • Optische Schnittstelle auf der Vorderseite

  • Integrierte NFC-Technologie

  • Erweiterbarkeit mit Modulen EXP

  • Kommunikationsprotokolle Modbus-ASCII, RTU und TCP

  • Echtzeituhr

  • ATS Umschalttafeln und für Photovoltaikanlagen

BestellnummerBeschreibungPreis
New

ATL100

  • Modulare Ausführung

  • 1-phasige Steuerung von 2 Energiequellen

  • Eigenversorgt durch die Messquellen

BestellnummerBeschreibungPreis
ATL100 Automat. Netzumschalter im Modulgehäuse (3U) für die 1-phasige Steuerung von 2 Leitungen, Versorgung 110...230VAC

ATL500

  • Steuerung von 2 Energiequellen

  • Eigenversorgt durch die Messquellen

  • 2 programmierbare digitale Eingänge

  • 3 programmierbare Relaisausgänge

  • Integrierte NFC-Technologie

BestellnummerBeschreibungPreis
ATL500 Automat. Netzumschalter (144x144mm) mit NFC-Technol. u. Blockschaltbild, Steuerung v. 2 Leitungen, Eigenversorgung 110...240VAC
EXP8001 Dichtung für Schutzart IP65 für Gehäuse 144x144mm für ATL500/600/601/610

ATL600-ATL601

  • Steuerung von 2 Energiequellen

  • Versorgung AC und DC

  • 6 programmierbare digitale Eingänge

  • 7 programmierbare Relaisausgänge

BestellnummerBeschreibungPreis
ATL600 Automatischer Netzumschalter (144x144mm) mit LCD und opt. Schnittstelle für die Steuerung von 2 Leitungen, Versorgung 110...240VAC
ATL601 Automatischer Netzumschalter (144x144mm) mit LCD und opt. Schnittstelle für die Steuerung von 2 Leitungen, Versorgung 12/24VDC
EXP8001 Dichtung für Schutzart IP65 für Gehäuse 144x144mm für ATL500/600/601/610

ATL610

  •  Steuerung von 2 Energiequellen

  •  Versorgung AC und DC

  •  6 programmierbare digitale Eingänge

  •  7 programmierbare Relaisausgänge

  •  Virtuelle Echtzeituhr

  •  Erweiterbarkeit mit Modulen der Serie EXP (Eingänge und Ausgänge, Kommunikationsschnittstellen)

BestellnummerBeschreibungPreis
ATL610 Automatischer Netzumschalter (144x144mm) mit LCD und optischer Schnittstelle für die Steuerung von 2 Leitungen, Versorgung 110...240VAC und 12/24VDC, erweiterbar mit Modulen der Serie EXP...
EXP1000 Erweiterungsmodule, 4 isolierte digitale Eingänge
EXP1001 Erweiterungsmodule, 4 statische digitale Eingänge
EXP1002 Erweiterungsmodule, 2 isolierte digitale Eingänge und 2 isolierte statische Ausgänge
EXP1003 Erweiterungsmodule, 2 Relaisausgänge 5A 250VAC, Wechsler
EXP1006 Erweiterungsmodule, 2 Relaisausgänge, Schließer 5A 250VAC
EXP1007 Erweiterungsmodule, 3 Relaisausgänge, Schließer 5A 250VAC
EXP1008 Erweiterungsmodule, 2 isolierte digitale Eingänge und 2 Relaisausgänge, Schließer 5A 250VAC
EXP1010 Erweiterungsmodule, Isolierte USB-Schnittstelle
EXP1011 Erweiterungsmodule, Isolierte RS232-Schnittstelle
EXP1012 Erweiterungsmodule, Isolierte RS485-Schnittstelle
EXP1013 Erweiterungsmodule, Isolierte Ethernet-Schnittstelle
EXP1014 Erweiterungsmodule, Isolierte Profibus-DP-Schnittstelle
EXP8001 Dichtung für Schutzart IP65 für ATL500/600/601/610
51C2 Für ATL610 - ATL800 - ATL900, Anschlusskabel PC <-> ATL610/800/900 mit EXP1011, Länge 1,8m
51C4 Anschlusskabel PC <-> Gerät RS232/RS485, Länge 1,8m

ATL800

  • Steuerung von 2 Energiequellen und 1 Tie-Breaker

  • Versorgung AC und DC

  • 8 programmierbare digitale Eingänge

  • 7 programmierbare Relaisausgänge

  • Integrierte NFC-Technologie

  • Virtuelle Echtzeituhr

  • Steuerung von Nicht-Prioritätslasten

  • Umschaltung mit kurzem Parallelbetrieb

  • Integrierte RS485- Kommunikationsschnittstelle

  • Integrierte SPS-Funktionalität

  • Erweiterbarkeit mit Modulen der Serie EXP (Eingänge und Ausgänge, Kommunikationsschnittstellen)

BestellnummerBeschreibungPreis
ATL800 Automatischer Netzumschalter (240x180mm) mit LCD, opt. Schnittstelle und NFC für die Steuerung von 2 Leitungen u. 1 Tie-Breaker, Versorgung 110...240VAC u. 12/24/48VDC, erweiterbar mit Modulen der Serie EXP...
EXP1000 Erweiterungsmodule, 4 isolierte digitale Eingänge
EXP1001 Erweiterungsmodule, 4 isolierte statische Ausgänge
EXP1002 Erweiterungsmodule, 2 isolierte digitale Eingänge und 2 isolierte statische Relaisausgänge
EXP1003 Erweiterungsmodule, 2 Relaisausgänge 5A 250VAC, Wechsler
EXP1006 Erweiterungsmodule, 2 Relaisausgänge, Schließer 5A 250VAC
EXP1007 Erweiterungsmodule, 3 Relaisausgänge, Schließer 5A 250VAC
EXP1008 Erweiterungsmodule, Relaisausgänge
EXP1004 Analoge Eingänge und Ausgänge, 2 isolierte analoge Eingänge 0/4...20mA oder PT100 oder 0...10V oder 0...+-5V
EXP1005 Analoge Eingänge und Ausgänge, 2 isolierte analoge Ausgänge 0/4...20mA oder 0...10V oder 0...+-5V
EXP1010 Kommunikationsschnittstellen, Isolierte USB-Schnittstelle
EXP1011 Kommunikationsschnittstellen, Isolierte RS232-Schnittstelle
EXP1012 Kommunikationsschnittstellen, Isolierte RS485-Schnittstelle
EXP1013 Kommunikationsschnittstellen, Isolierte Ethernet-Schnittstelle
EXP1014 Kommunikationsschnittstellen, Isolierte Profibus-DP-Schnittstelle
EXP1015 Kommunikationsschnittstellen, 5 GPRS/GSM-Modem
51C2 Anschlusskabel PC <-> ATL610/800/900 mit EXP1011, Länge 1,8m
51C4 Anschlusskabel PC <-> Gerät RS232/RS485, Länge 1,8m

ATL900

  • Steuerung von 3 Energiequellen und 2 Tie-Breakern

  • Versorgung AC und DC

  • 2 programmierbare digitale Eingänge

  • 4 Stromeingänge

  • 10 programmierbare Relaisausgänge

  • 1 programmierbarer statischer Ausgang

  • Integrierte NFC-Technologie

  • Virtuelle Echtzeituhr

  • Steuerung von Nicht-Prioritätslasten

  • Umschaltung mit kurzem Parallelbetrieb

  • Integrierte RS485- Kommunikationsschnittstelle

  • Integrierte SPS-Funktionalität

  • Erweiterbarkeit mit Modulen der Serie EXP (Eingänge und Ausgänge, Kommunikationsschnittstellen)

BestellnummerBeschreibungPreis
ATL900 Automatischer Netzumschalter (240x180mm) mit optischer Schnittstelle und NFC für die Steuerung von 3 Leitungen u. 2 Tie-Breakern, Versorgung 110...240VAC u. 12/24/48VDC, erweiterbar mit Modulen der Serie EXP..
EXP1000 Erweiterungsmodule, 4 isolierte digitale Eingänge
EXP1001 Erweiterungsmodule, 4 isolierte statische Ausgänge
EXP1002 Erweiterungsmodule, 2 isolierte digitale Eingänge und 2 isolierte statische Relaisausgänge
EXP1003 Erweiterungsmodule, 2 Relaisausgänge 5A 250VAC, Wechsler
EXP1006 Erweiterungsmodule, 2 Relaisausgänge, Schließer 5A 250VAC
EXP1007 Erweiterungsmodule, 3 Relaisausgänge, Schließer 5A 250VAC
EXP1008 Erweiterungsmodule, isolierte digitale Eingänge und 2 Relaisausgänge, Schließer 5A 250VAC
EXP1004 Analoge Eingänge und Ausgänge, 2 isolierte analoge Eingänge 0/4...20mA oder PT100 oder 0...10V oder 0...+-5V
EXP1005 Analoge Eingänge und Ausgänge, 2 isolierte analoge Ausgänge 0/4...20mA oder 0...10V oder 0...+-5V
EXP1010 Kommunikationsschnittstellen, Isolierte USB-Schnittstelle
EXP1011 Kommunikationsschnittstellen, Isolierte RS232-Schnittstelle
EXP1012 Kommunikationsschnittstellen, Isolierte RS485-Schnittstelle
EXP1013 Kommunikationsschnittstellen, Isolierte Ethernet-Schnittstelle
EXP1014 Kommunikationsschnittstellen, Isolierte Profibus-DP-Schnittstelle
EXP1015 Kommunikationsschnittstellen, GPRS/GSM-Modem
51C2 Anschlusskabel PC <-> ATL610/800/900 mit EXP1011, Länge 1,8m
51C4 Anschlusskabel PC <-> Gerät RS232/RS485, Länge 1,8m
RGKRR Erweiterungseinheit für Zustands-/Alarmaufschaltung, 12/24VDC, 12 Relaisausgänge, Impulseingang

ATS Umschalttafeln

  • Von 45 bis 60 A

  • Steuerung von 2 Energiequellen

  • Zwei 4-polige Schütze mit Verriegelung

  • Automatischer Netzumschalter Typ ATL600

  • Modul ATLDPS1 für Doppelversorgung, Steuerung und Messung der an den Versorgungseingängen anliegenden Spannungen

  • Leitungsschutzschalter

  • Metallgehäuse IP65

BestellnummerBeschreibungLeistungNennstrom AC1 (A)Preis
ATP0045T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen31 kVA45
ATP0060T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen42 kVA60
ATP0080T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen55 kVA80
ATP0100T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen69 kVA100
ATP0125T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen87 kVA125
ATP0160T4A230C600A Hilfsversorgung 230VAC, Versionen mit 4 Polen111 kVA160

Zubehör

  • Kommunikationsvorrichtungen

  • Datenlogger-Gateway

  • Gateway

  • Konverter

  • GSM-Modem für Fernsteuerung und Überwachung via SMS

BestellnummerBeschreibungPreis
CX01 Optischer USB-Stecker mit Anschlusskabel PC <-> ATL600/601/610/800/900 für Programmierung, Daten-Download, Diagnose und Firmware-Update
CX02 WLAN-Gerät für Verbindung PC <-> ATL600/601/610/800/900 mit opt. Schnittstelle für Programmierung, Daten-Download, Diagnose und Kopieren
CX03 GSM Pentaband-Antenne (850/900/1800/1900/2100MHz)
EXCGLB01 Datenlogger-Gateway, 1 serieller RS485-Port, 1 Ethernet-Port, WLAN-Verbindung
EXCGLB02 Datenlogger-Gateway, 1 serieller RS485-Port, 1 Ethernet-Port, 4G-Verbindung (LTE), GNSS (GPS)
EXCGLB03 Datenlogger-Gateway, 1 serieller RS485-Port, 2 Ethernet-Ports, 4G-Verbindung (LTE)
EXCM4G01 4G-Gateway mit Ethernet- und RS485-Schnittstelle, Modbus-RTU/TCP-Protokoll
EXCCON02 RS485/Ethernet Konverter 9...48VDC, mit Funktion für Modbus-RTU/TCP Protokollkonvertierung
EXCGSM01 GSM-Modem (modular - 4U), 100...240VAC, 1 digitaler Eingang, 1 analoger Eingang (0...10V, 0...20mA, NTC), 1 Relaisausgang, Empfang und Senden von SMS für Fernsteuerung und Alarmmeldungen

ATLDPS1

  •  Modul für die Steuerung der Versorgungsspannungen von Schaltern und Umschaltern mit Motorantrieb

  •  Ständige Überwachung des Netzzustandes

  •  Steuerung über Microcontroller

BestellnummerBeschreibungPreis
ATLDPS1 Zur Überwachung und Auswahl der Versorg. von Schaltern od. Umschaltern m. Motorantrieb, 110...230VAC einstellbar
