Products

Schütze

3-polige Versionen bis 630A (AC3)

4-polige Versionen bis 1600A (AC1)

Kondensatorschütze bis 100kvar (400V)

4-polige Versionen 2NC+2NO oder 4NO

Versionen für Photovoltaik-Anwendungen

Versionen mit Steuerung in AC, DC und AC/DC

Versionen mit Steuerung in DC mit geringer Leistungsaufnahme für Hilfsschütze und Schütze von 9A bis 38A (AC3)

Zahlreiches Zubehör

Von den wichtigsten internationalen Zertifizierungsstellen zugelassen

BestellnummerLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Ie (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Eingebaute HilfskontaktePreis
New

3-polige Schütze

  • lth (AC1 bei <= 40 °C): 16...1600A

  • le (AC3 440V) = 6...630A

  • Leistungen (400V - AC3): 2,2...335kW

  • Leistungen UL/CSA: 3...500HP bei 480V und 600V

  • AC-Spulen, DC-Spulen, AC/DC-Spulen und DC-Spulen mit geringer Leistungsaufnahme

BestellnummerLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Eingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Preis
New

3-polige Schütze mit AC Steuerkreis

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis

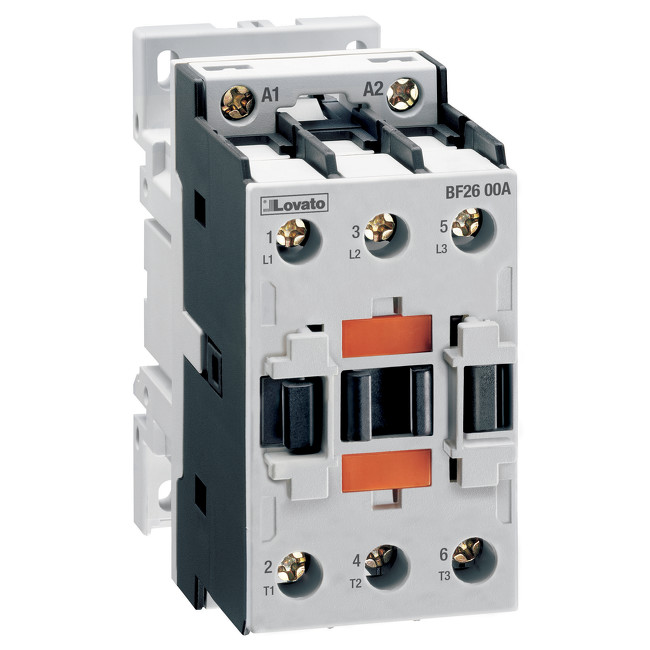

BF2600A -2613
BF3200A -3216
BF3800A -3818,5
BF4000A -4018,5
BF5000A -5022
BF6500A -6530
BF8000A -8045
BF9400A -9555
BF9500A -9555
BF11500A -11555
BF15000A -15075
BF16000E -16075
BF19500E -19590
BF23000E -230110
BF26500E -265132
BF33000E -330160
BF40000E 400200
11B50000 -520290
11B63000 -630355
11B630100000 ---
11B125024 2NO 4NC--
11B160024 2NO 4NC--

AC Hilfskontakt öffnet

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis
11BG0601A 1NC62,2
11BG0901A 1NC94
11BGF0901A 1NC94
11BGP0901A 1NC94
11BG1201A 1NC125,7
BF0901A 1NC94,2
BF1201A 1NC125,7
BF1801A 1NC187,5
BF2501A 1 NC2512,5

AC Hilfskontakt schließt

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis
11BG0610A 1NO62,2
11BG0910A 1NO94
11BGF0910A 1NO94
11BGP0910A 1NO94
11BG1210A 1NO125,7
BF0910A 1NO94,2
BF1210A 1NO125,7
BF1810A 1NO187,5
BF2510A 1NO2512,5

3-polige Schütze mit DC und AC/DC Steuerkreis

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis
BF2600D / BF2600L -2613
BF3200D / BF 3200L -3218
BF3800D / BF3800L -3818,5
BF4000E -4018,5
BF5000E -5022
BF6500E -6530
BF8000E -8045
BF9400E -9555
BF9500E -9555
BF11500E -11555
BF15000E -15075
BF16000E -16075
BF19500E -19590
BF23000E -230110
BF26500E -265132
BF33000E -330160
BF40000E -420200
11B50000 -520290
11B63000 -630335
11B630100000 ---

DC Hilfskontakt öffnet

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis
11BG0601D 1NC62,2
11BG0901D / 11BG0901L 1NC94
11BGF0901D / BGF0901L 1NC94
11BGP0901D 1NC94
11BG1201D 1NC125,7
BF0901D / BF0901L 1NC94,2
BF1201D / BF1201L 1NC125,7
BF1801D / BF1801L 1NC187,5
BF2501D / BF2501L 1NC2512,5

DC Hilfskontakt schließt

BestellnummerEingebaute HilfskontakteIe (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Leistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Preis

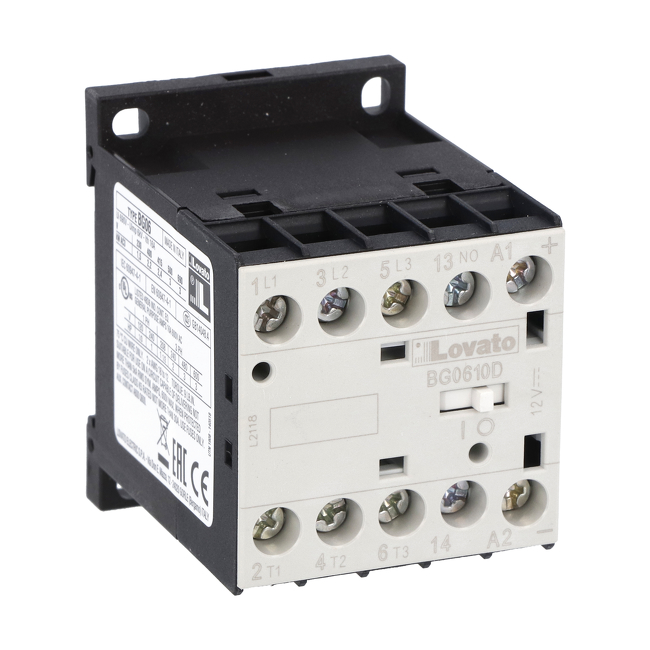

11BG0610D 1NO62,2
11BG0910D / 11BG0910L 1NO94
11BGF0910D / 11BGF0910L 1NO94
11BGP0910D 1NO94
BF1210D / BF1210L 1NO125,7
BF0910D / BF0910L 1NO94,2
11BG1210D 1NO125,7
BF1810D / BF1810L 1NO187,5
BF2510D / BF2510L 1NO2512,5

4-polige Schütze

  • lth (AC1 bei <= 40°C): 20...1600A

  • Leistungen (400V-AC1): 14...950kW

  • Strom allgemeine Anwendung für UL/CSA: 16...1000A

  • AC-Spulen, DC-Spulen, AC/DC-Spulen und DC-Spulen mit geringer Leistungsaufnahme

BestellnummerLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Ie (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Eingebaute HilfskontaktePreis
New

4-polige Schütze mit AC Steuerkreis

BestellnummerLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Ie (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Eingebaute HilfskontaktePreis
11BG09T4A 149-
11BGF09T4A 149-
11BGP09T4A 149-
BF09T4A 169-
BF12T4A 1812-
BF18T4A 2118-
BF26T4A 3026-
BF38T4A 3638-
BF40T4A 4640-
BF50T4A 5950-
BF65T4A 6565-
BF80T4A 7680-
BF95T4A 9295-
BF115T4A 105115-
BF150T4A 110150-
BF160T4E 165160-
BF195T4E 181195-
BF230T4E 230230-
BF265T4E 296265-
BF330T4E 329330-
BF400T4E 395400-
11B500400 438520-
11B630400 500630-
11B6301000400 600--
11B1250424 830-2NO 4NC
11B1600424 950-2NO 4NC

4-polige Schütze mit DC und AC/DC Steuerkreis

BestellnummerLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Ie (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Eingebaute HilfskontaktePreis

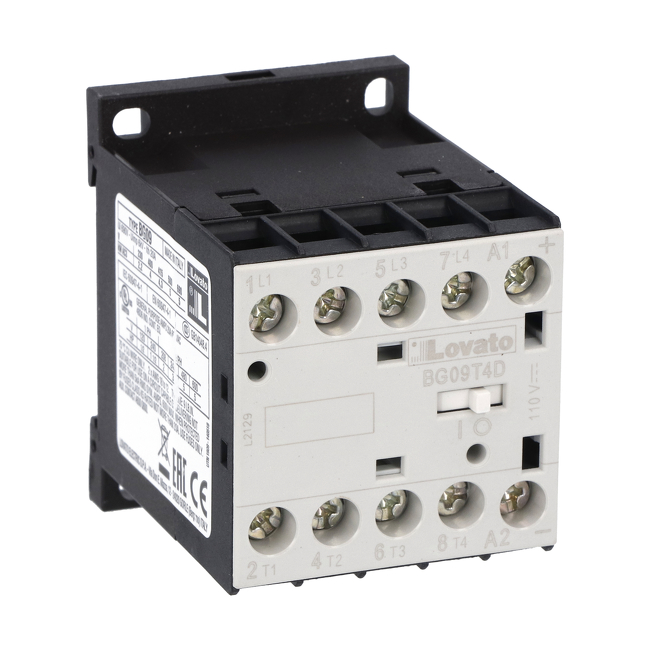

11BG09T4D 149-
11BGF09T4D 149-
11BGP09T4D 149-
BF09T4D / BF09T4L 169-
BF18T4D / BF18T4L 2118-
BF26T4D / BF26T4L 3026-
BF38T4D / BF38T4L 2638-
BF65T4E 6565-
BF80T4E 7680-
BF95T4E 9295-
BF150T4E 110150-
BF160T4E 165160-
BF195T4E 181195-
BF230T4E 230230-
BF265T4E 296265-
BF330T4E 329330-
BF400T4E 395400-
11B500400 438520-
11B630400 500630-
11B63010004000 600--

Sicherheitsschütze

  • le (AC3  440V): 9...38A

  • Leistungen (400V-AC3): 4,2...18,5A

  • Leistungen UL/CSA: 5...30HP bei 480V und 600V

  • AC-Spulen, DC-Spulen

BestellnummerSpannungs- versorgungLeistung (AC-3/AC-3e) 400V; ≤ 55°C(kW)Ie (AC-3/AC-3e) ≤ 440V; ≤ 55°C(A)Eingebaute Hilfskontakte
BFS0923A 4,292NO 3NC
BFS1223A 5,7122NO 3NC
BFS2523A 12,5252NO 3NC
BFS3222A 16322NO 2NC
BFS3822A 18,5382NO 2NC
BFS0923D024 4,292NO 3NC
BFS1223D024 5,7122NO 3NC
BFS2523D024 12,5252NO 2NC
BFS3222D024 16322NO 2NC
BFS3822D024 18,5382NO 2NC

Schütze 2NO 2NC oder 4NO

  • lth (AC1 bei 40°C): 20...115A für Typen mit 2NO+2NC

  • Strom allgemeine Anwendung für UL/CSA: 20-115A für Typen mit 2NO+2NC

  • lth (AC1 bei <=40°C): 25...40A für Typen mit 4NO

  • Strom allgemeine Anwendung für UL/CSA: 22...55A für Typen mit 4NC

  • AC-Spulen, DC-Spulen, AC/DC-Spulen und DC-Spulen mit geringer Leistungsaufnahme

BestellnummerKonventioneller therm. Strom in freier Luft lth; <=40°C (A)Beschreibung
New

Schütze mit AC und DC Steuerkreis ohne Hilfskontakte

Minischütze 2NO 2NC

BestellnummerKonventioneller therm. Strom in freier Luft lth; <=40°C (A)Beschreibung
11BG09T2A 20AC-Spule
11BG09T2D 20DC-Spule

Schütze 2NO 2NC

BestellnummerKonventioneller therm. Strom in freier Luft lth; <=40°C (A)Beschreibung
BF09T2A 25AC-Spule
BF18T2A 32AC-Spule
BF26T2A 45AC-Spule
BF38T2A 56AC-Spule
BF80T2A 115AC-Spule
BF18T2D 32DC-Spule
BF26T2D 45DC-Spule
BF38T2D 56DC-Spule
BF80T2E 115DC-Spule
BF18T2L 32DC-Spule, geringe Leistungsaufnahme (2,4W)
BF26T2L 45DC-Spule, geringe Leistungsaufnahme (2,4W)
BF38T2L 56DC-Spule, geringe Leistungsaufnahme (2,4W)

Schütze 4NO

BestellnummerKonventioneller therm. Strom in freier Luft lth; <=40°C (A)Beschreibung
BF18T0A 32AC-Spule
BF26T0A 45AC-Spule
BF18T0D 32DC-Spule
BF26T0D 45DC-Spule
BF18T0L 32DC-Spule, geringe Leistungsaufnahme (2,4W)

Schütze für PV Anwendungen

  • Betriebsstrom bis 165A (DC1, 600V bei <=55°C mit 4 in Reihe geschalteten NO)

  • für Photovoltaik-Anwendungen

  • AC-Spulen und AC/DC-Spulen

BestellnummerBeschreibungBetriebsstrom in DC1 <= 55°C mit 3 Polen in Reihe; 1000V(A)
New

3-polige Schütze für PV-Anwendungen

BestellnummerBeschreibungBetriebsstrom in DC1 <= 55°C mit 3 Polen in Reihe; 1000V(A)
BFD6500A AC-Spule35
BFD8000A AC-Spule60

4-polige Schütze für PV-Anwendungen

BestellnummerBeschreibungBetriebsstrom in DC1 <= 55°C mit 3 Polen in Reihe; 1000V(A)
BFD80T4A AC-Spule80
BFD80T4E AC/DC-Spule80

Kondensatorschütze mit AC Steuerkreis

  • Begrenzungswiderstände inbegriffen

  • Leistungen (400V): 7,5...100kvar

  • Leistungen UC/CSA: 9...100kvar bei 480V 10...120kvar bei 600V

  • AC-Spulen

BestellnummerMax. Betriebsleistung bei <=50°C (AC-6b); 400V(kvar)
BFK0910A 7,5
BFK1210A 12,5
BFK1810A 15
BFK2600A 20
BFK3200A 25
BFK3800A 30
BFK5000A 40
BFK6500A 45
BFK8000A 50
BFK9400A 60
BFK9500A 60
BFK11500 75
BFK15000A 100

Hilfsschütze

  • AC-Spulen, Dc-Spulen und DC-Spulen mit geringer Leistungsaufnahme

  • Mit Schraub-und lachsteckanschluss

  • Möglichkeit, 4, 8, oder 11 Hilfskontakte zu erhalten

BestellnummerBeschreibungPreis
11 G418 01 Hilfskontakte für Seitenmontage mit Schraubanschluss 1Ö

Hilfsschütze AC-Spule

BestellnummerAnschlussEingebaute Hilfskontakte
BF0040A Klemmschraube4NO
BF0031A Klemmschraube3NO 1NC
BF0022A Klemmschraube2NO 2NC
BF0004 Klemmschraube4NC

Hilfsschütze DC-Spule

BestellnummerAnschlussEingebaute Hilfskontakte
BF0040D Klemmschraube4NO
BF0031D Klemmschraube3NO 1NC
BF0022D Klemmschraube2NO 2NC
BF0004D Klemmschraube4NC

Hilfsschütze DC-Spule, geringe Leistungsaufnahme

BestellnummerEingebaute HilfskontakteAnschluss
BF0040L 4NOKlemmschraube
BF0031L 3NO 1NCKlemmschraube
BF0022L 2NO 2NCKlemmschraube
BF0004 4NCKlemmschraube

Minihilfsschütze AC-Spule

BestellnummerAnschlussEingebaute Hilfskontakte
11BG0040A Klemmschraube4NO
11BG0031A Klemmschraube3NO 1NC
11BG0022A Klemmschraube2NO 2NC
11BGF0040A Flachstecker4NO
11BGF0031A Flachstecker3NO 1NC
11BGF0022A Flachstecker2NO 2NC

Minihilfsschütze DC-Spule

BestellnummerAnschlussEingebaute Hilfskontakte
11BG0040D Klemmschraube4NO
11BG0031D Klemmschraube3NO 1NC
11BG0022A Klemmschraube2NO 2NC
11BGF0040D Flachstecker4NO
11BGF0031D Flachstecker3NO 1NC
11BGF0022D Flachstecker2NO 2NC

Minihilfsschütze DC-Spule, geringe Leistungsaufnahme

BestellnummerEingebaute HilfskontakteAnschluss
11BG0040L 4NOKlemmschraube
11BG0031L 3NO 1NCKlemmschraube
11BG0022L 2NO 2NCKlemmschraube
11BGF0040L 4NOFlachstecker
11BGF0031L 3NO 1NCFlachstecker
11BGF0022L 2NO 2NCFlachstecker
