Products

Transformatoren DIN-Schiene







  • Primärspannung: 230VAC
  • Sekundärspannung: 24VAC (12VAC auf Anfrage)
  • Leistungsbereich bis 320VA
  • Montage auf DIN Schiene (T35)
  • Schutz: PTC (bis 20VA) Sicherung
  • Reiheneinbau
BestellnummerAusgangsspannungEingangsspannungLeistungListenpreis €
PSS100230/24 24VAC230VAC100VA66,27
PSS10230/24 24VAC230VAC10VA16,35
PSS20230/24 24VAC230VAC20VA21,45
PSS30230/24 24VAC230VAC30VA27,79
PSS50230/24 24VAC230VAC50VA32,37
PSS60230/24 24VAC230VAC60VA37,05
PTM100230/24 24VAC230VAC100VA43,76
PTM120230/24 24VAC230VAC120VA51,04
PTM250230/24 24VAC230VAC250VA71,84
PTM320230/24 24VAC230VAC320VA84,55
DOWNLOAD

Images

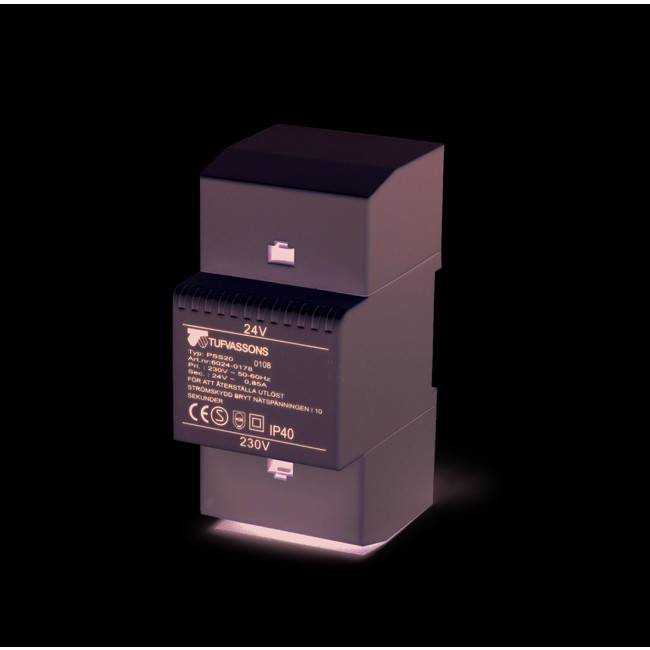

PSS10                                        PSS20                                    PSS30/50/60                               PTM...



Gekapselte Transformatoren im Kunststoffgehäuse



  • Primärspannung: 230VAC
  • Sekundärspannung: 12,24,230VAC (110VAC auf Anfrage)
  • Leistungsbereich 320 u. 1000VA auf Anfrage lieferbar
  • Kunststoffgehäuse für Wandbefestigung oder liegend
  • Schutzklasse II, Schutzart IP54, Isolationsklasse B
  • Gefertigt nach EN 61558-2-4, EN 61558-2-6
BestellnummerLeistungEingangsspannungAusgangsspannungListenpreis €
PVS100230/12V 100VA230VAC12VAC52,94
PVS100230/230V 100VA230VAC230VAC55,27
PVS100230/24V 100VA230VAC24VAC52,94
PVS160230/12V 160VA230VAC12vAC69,65
PVS160230/230V 160VA230VAC230VAC73,42
PVS160230/24V 160VA230VAC24VAC69,65
PVS250230/12V 250VA230VAC12VAC79,35
PVS250230/230V 250VA230VAC230VAC79,35
PVS250230/24V 250VA230VAC24VAC76,88
PVS301230/12V 300VA230VAC12VAC111,38
PVS301230/230V 300VA230VAC230VAC121,50
PVS301230/24V 300VA230VAC24VAC111,38
PVS630230/12V 630VA230VAC12VAC194,63
PVS630230/230V 630VA230VAC230VAC194,63
PVS630230/24V 630VA230VAC24VAC192,32
PVS800230/12 800VA230VAC12VAC230,93
PVS800230/230V 800VA230VAC230VAC230,93
PVS800230/24V 800VA230VAC24VAC221,52
DOWNLOAD

Images

PVSxxx

Ringkerntransformatoren







  • Für allgemeine elektrotechnische Anwendungen und zur Versorgung von

    Niedervoltbeleuchtungssysteme

  • kleine Abmessungen und Gewicht

  • geringe Leistungsverluste und magnetische Streuung

  • Leistung 20 - 2500VA

  • Sonderausführungen auf Anfrage



BestellnummerAusgangsspannungEingangsspannungLeistungListenpreis €
TTS xx 6 - 250V110 - 500V 50/60Hz20 - 1000VAauf Anfrage
DOWNLOAD

Images

TTS 20 - 2500VA

Printtransformatoren







  • Für Leiterplattenbestückung

  • Marktgängige Typen

  • TPZ : extrem flache Ausführung

  • gefertigt gem. EN61558-2-4 / EN61558-2-6

  • Sonderausführungen auf Anfrage
BestellnummerAusgangsspannungEingangsspannungLeistungListenpreis €
TEZ xx 6 - 500V24 - 500V 50/60Hz0,5 - 16VAauf Anfrage
TPZ xx 4 - 400V24 - 500V 50/60Hz3 - 30VAauf Anfrage
DOWNLOAD

Images

TEZ 0,5 - 16,0VA                                                                          TPZ 3 - 30VA

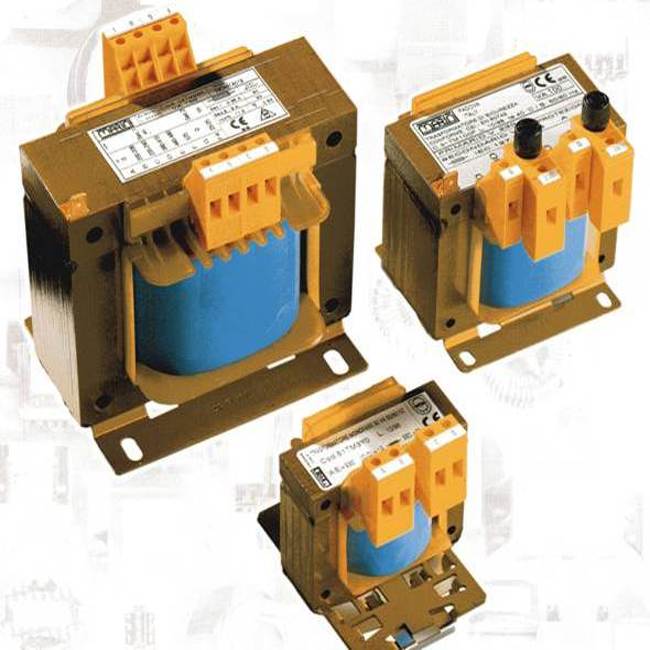

Transformatoren Primärspannung 230VAC







  • Sekundärseite: 24/230VAC (Sonderspannungen auf Anfrage)

  • Leistung bis 2500VA (andere Leistungen auf Anfrage)

  • Isolationsklasse therm. B(230VAC), F(400VAC); elektr. I

  • Isolation 4000V

  • therm. Schutz, Sicherung optional erhältlich





BestellnummerSekundär- Spannung VSekundär- Strom ALeistungGewichtAbmessungen in mm (L)A(B)CDEBasispreis €
32TM0632 2300,27631,193846064487226,05
32TM063F 242,62631,193846064487226,05
32TM1002 2300,431001,993947464618730,37
32TM100F 244,171001,993847464618730,37
32TM1602 2300,71602,896968584709235,88
32TM160F 246,61602,896968584709235,88
32TM1K02 2304,34100013,3135150146122124151131,46
32TM1K0F 2441,6100013,3135150146122124151131,46
32TM1K62 2306,9160019190180137130120156189,38
32TM1K6F 2466,6160019190180137130120156189,38
32TM2202 2300,952203,49496101848511349,92
32TM220F 249,162203,49496101848511349,92
32TM2K02 2308,7200024190180137130137170255,53
32TM2K0F 2483,3200024190180137130137170255,53
32TM3302 2301,43304,311112095907710756,78
32TM330F 2413,73304,31221208690688856,78
32TM4502 2301,954505,4112120117909812567,55
32TM450F 2418,74505,412512097908011767,55
32TM6302 2302,76307,51341501031228110793,13
32TM630F 2426,26307,51501501031228111893,13
DOWNLOAD

Basispreis exklusive CU-Zuschlag

Anmerkung: Trafos auch mit prim +/-5% Anzapfung erhältlich (Type mit -A ergänzen)

Optional gegen Aufpreis therm. Schutz und/ oder Sicherung erhältlich (Type mit -T für therm. Schutz, -S für Sicherung, -TS für beide Optionen ergänzen)



Transformatoren Primärspannung 400VAC:







  • Sekundärseite: 230VAC (Sonderspannungen auf Anfrage)

  • Leistung bis 2500VA (andere Leistungen auf Anfrage)

  • Isolationsklasse therm. B(230VAC), F(400VAC); elektr. I

  • Isolation 4000V

  • therm. Schutz, Sicherung optional erhältlich





BestellnummerSekundär- Spannung VSekundär- Strom ALeistungGewichtAbmessungen in mm (L)A(B)CDEBasispreis €
33TM0632 2300,274631,193846064487226,05
33TM1002 2300,4331001,993847464618732,29
33TM1602 2300,6951602,8949680847010935,88
33TM1K02 2304,33100013,3135150123122100124131,46
33TM1K62 2306,95160019,0190180137130120156189,38
33TM2202 2300,952202,89496101848511349,92
33TM2K02 2307,95200022,0190180157130137170255,53
33TM3302 2301,433304,31221208690689056,78
33TM4502 2301,964504,3115120117909812567,55
33TM6302 2302,736307,51351501031228110793,13
DOWNLOAD

Basispreis exklusive CU-Zuschlag

Anmerkung: Trafos auch mit prim +/-5% Anzapfung erhältlich (Type mit -A ergänzen)

Optional gegen Aufpreis therm. Schutz und/ oder Sicherung erhältlich (Type mit -T für therm. Schutz, -S für Sicherung, -TS für beide Optionen ergänzen)



Sicherheitstrenntrafos







  • MED- Trafos

  • nach ÖVE M21/EN61558 ÖVE-EN8007

  • Primärspannung 230VAC





BestellnummerSekundär-spannung VSekundärstrom ALeistung VAGewichtBasispreis €
MED3150 230VAC13,69A3,15kVA48kg793
MED4000 230VAC17,39A4kVA59kg910
MED5000 230VAC21,7A5kVA67kg988
MED6300 230VAC27,39A6,3kVA74kg1092
MED8000 230VAC34,78A8kVA84kg1222
DOWNLOAD

Basispreis exklusive CU-Zuschlag
