Products

Motorschutzschalter SM1B







  • Große Auswahl an Einstellbereichen von 0,1 bis 100A

  • Ausschaltvermögen Icu 50kA (400V) bis 100kA

  • Trennungsfähig

  • vielseitiges Zubehörprogramm

  • Hilfskontakte mit Einbau vorne

  • automatische Auslösungsanzeige

  • hohe Zuverlässigkeit und Genauigkeit





BestellnummerAC3 400V (Kw)Einstellbereich (A)Kurzschluss- Ausschaltvermögen 400V Icu (kA)Listenpreis €
11 SM1B 00 -0.1-0.1610058
11 SM1B 04 0,060.16-0.25 10055,00
11 SM1B 08 0,090.25-0.410056
11 SM1B 12 0,120.4-0.6310054,62
11 SM1B 16 0,250.63-110057,82
11 SM1B 20 0,551-1.610057,82
11 SM1B 24 0,751.6-2.510058,00
11 SM1B 28 1,12.5-410057,82
11 SM1B 32 2,24-6.510057,82
11 SM1B 36 36.3-1010067,62
11 SM1B 40 5,59-142567,62
11 SM1B 44 7,513-182570,07
11 SM1B 48 1117-232574,15
11 SM1B 52 1120-252584,76
11 SM1B 56 1524-3225112,34
DOWNLOAD

Images

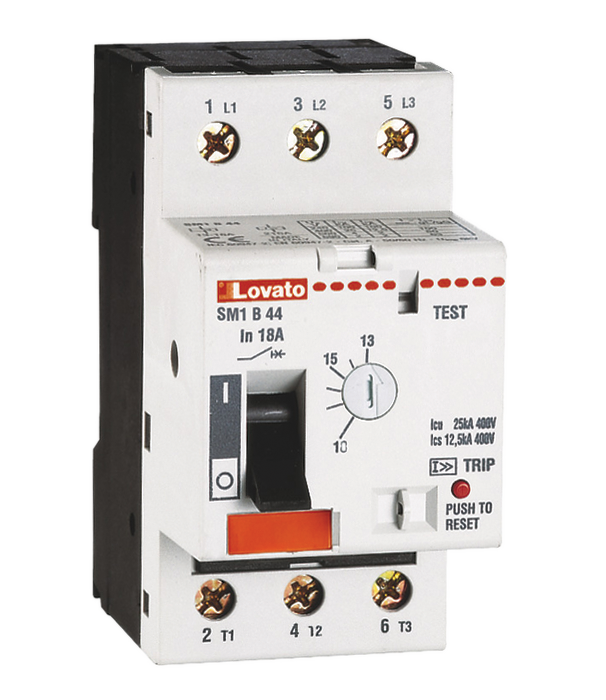

11SM1B...

Zubehör für SM1



BestellnummerBezeichnungListenpreis €
11 SMX11 11 Hilfskontakt vorne 1S+1Ö9,98
11 SMX11 20 Hilfskontakt vorne 2S9,98
11 SMX12 02 Hilfskontakt seitlich 2Ö9,98
11 SMX12 11 Hilfskontakt seitlich 1S+1Ö9,98
11 SMX12 20 Hilfskontakt seitlich 2S9,98
11 SMX13 11 Einbau seitlich. Anzeigekontakte f. therm. U. magn. Auslösung 1S+1Ö18,24
11 SMX14 BC Unterspannungsauslöser 110VAC 50/60 Hz29,77
11 SMX14 CL Unterspannungsauslöser 230VAC 50/60Hz29,77
11 SMX14 EA Unterspannungsauslöser 400VAC 50/60Hz29,77
11 SMX15 CL Unterspannungsauslöser mit voreilenden Kontakten 230VAC 43,04
11 SMX15 EA Unterspannungsauslöser mit voreilenden Kontakten 400VAC43,04
11 SMX16 AF Öffnungsspule 24VAC 50/60Hz29,77
11 SMX16 BC Öffnungsspule 110VAC 50/60Hz29,77
11 SMX16 CL Öffnungsspule 230VAC 50/60Hz29,77
11 SMX16 EA Öffnungsspule 400VAC 50/60Hz29,77
11 SMX18 10 Verriegelungsvorrichtung für Hebel für max. 3 Hängeschlösser7,2
11 SMX18 12 Plombiervorrichtung des Einstellapperates10,35
11 SMX18 15 verschließbare Türverriegelung IP65 schwarz max. 3 Hängeschl.47,38
11 SMX90 30 Klemmbrett für Schienenspeisung 13,38
11 SMX90 31 Isolierkappe für nicht verwendete Schienenklemmen2,44
DOWNLOAD

Images

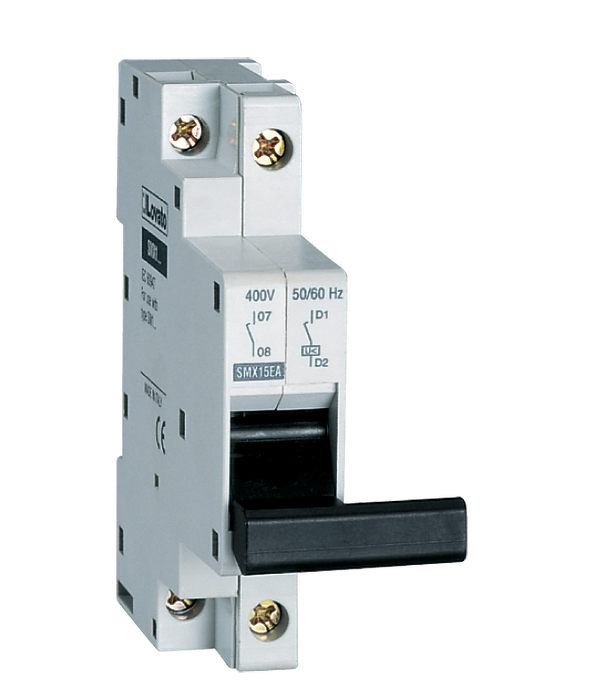

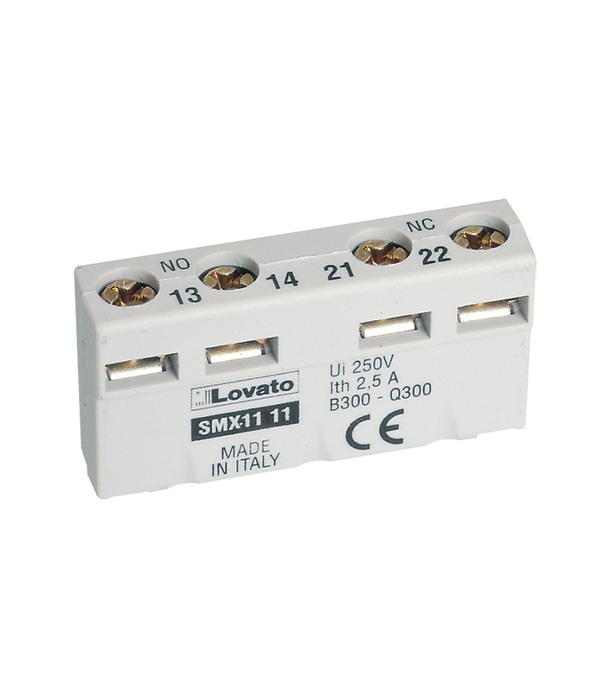

11SMX1111                                11SMX15

Motorschutzschalter Standard







  • Serie LMS





BestellnummerAC3 400V (Kw)Einstellbereich (A)Kurzschluss- Ausschaltvermögen 400V Icu (kA)Listenpreis €
LMS25 016T -0.1-0.1610049,21
LMS25 025T 0,060.16-0.2510049,21
LMS25 04T 0,090.25-0.410049,21
LMS25 063T 0,120.4-0.6310049,21
LMS25 10T 36.3-10657,9
LMS25 16T 5,510-16457,9
LMS25 1T 0,250.63-110049,21
LMS25 1V6T 0,371-1.610049,21
LMS25 20T 7,516-20459,55
LMS25 25T 1120-25476,65
LMS25 2V5T 0,751.6-2.510049,21
LMS25 4T 1,12.5-410049,21
LMS25 6V3T 2,24-6.310049,21
DOWNLOAD

Images

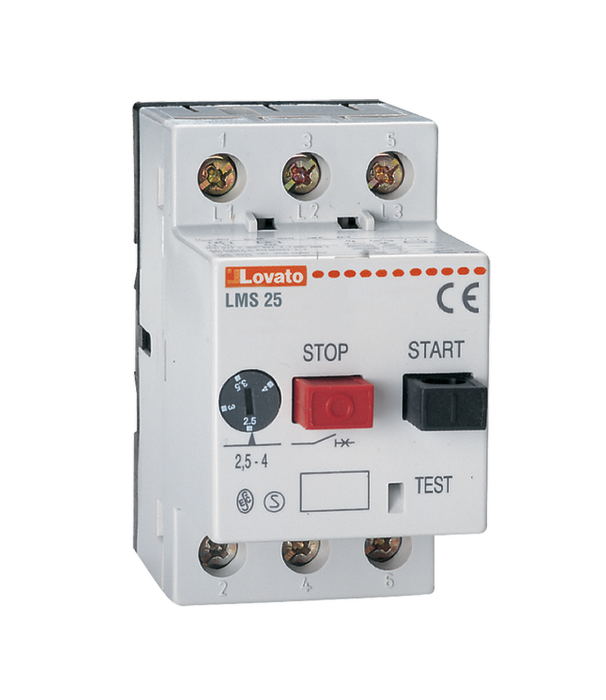

LMS25...

Zubehör für LMS

BestellnummerBezeichnungListenpreis €
11 LMA… (24/48/110/220/380/440V; 50/60Hz) Öffnungsspule24,02
11 LMH 01 seitlicher Hilfskontakt 1Ö8,92
11 LMH 10 seitlicher Hilfskontakt 1S8,92
11 LMH 11 seitlicher Hilfskontakt 1S+1Ö8,92
11 LMH 20 seitlicher Hilfskontakt 2S8,92
11 LMU… (24/48/110/220/380/440V; 50/60Hz) Unterspannungsauslöser24,02
11 LMZ 111 Aufbaugehäuse IP55, Breite 80mm13,19
11 LMZ 112 Aufbaugehäuse IP54, Breite 80mm10,81
11 LMZ 113 Einbaugehäuse IP55, Breite 85mm11,19
11 LMZ 114 Einbaugehäuse IP41, Breite 85mm11,12
New
DOWNLOAD

Images

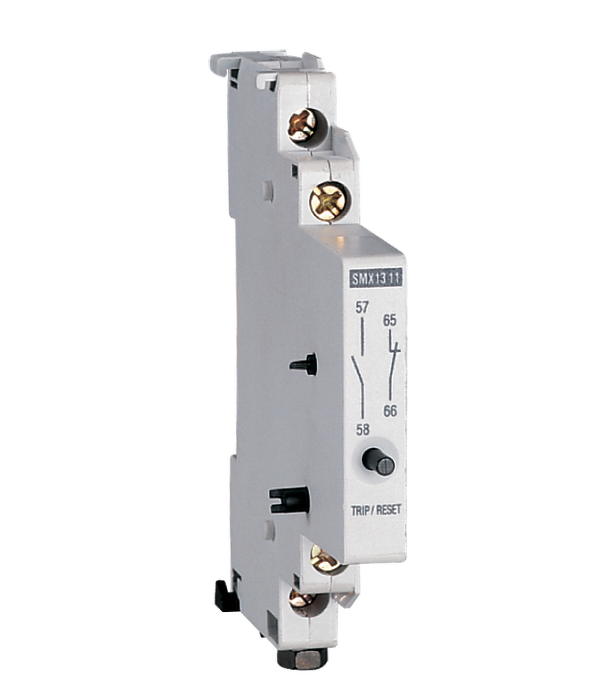

11LMH11

Motorschutzschalter bis 100A







  • Serie 11SM2

  • Ausschaltvermögen Icu 50kA (400V)

  • Einstellbereich von 28 bis 100A



BestellnummerAC3 400V (Kw)Einstellbereich (A)Kurzschluss- Ausschaltvermögen 400V Icu (kA)Listenpreis €
11 SM2A 68 7,1-2028-4050233,29
11 SM2A 72 7,1-2036-4550273,76
11 SM2A 76 7,1-2040-5050273,76
11 SM3A 84 10-3845-6350290,04
11 SM3A 88 10-3857-7550331,06
11 SM3A 92 10-3870-9050347,26
11 SM3A 96 10-3880-10050388,35
DOWNLOAD

Images

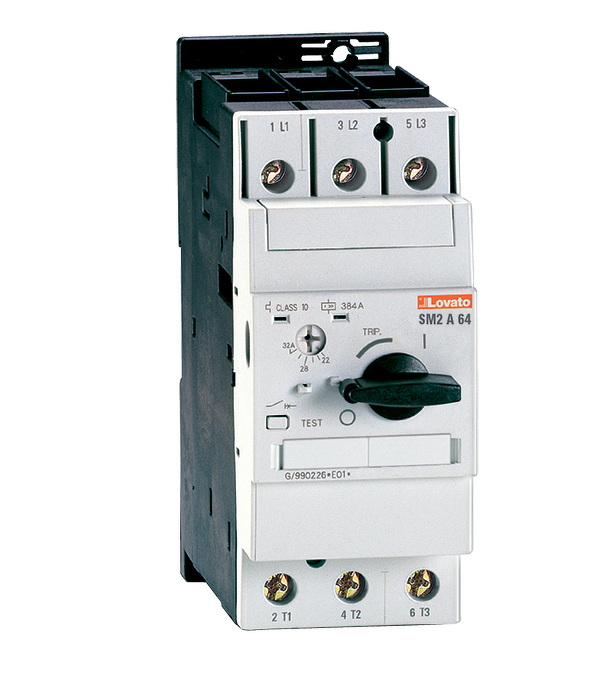

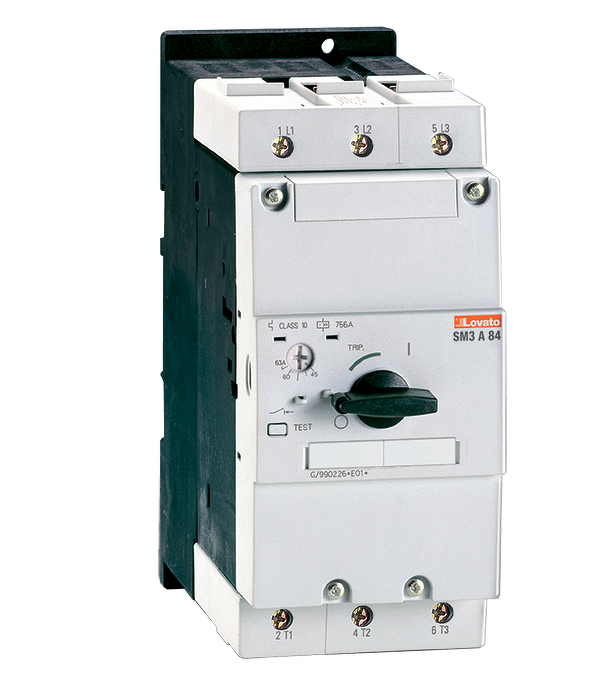

11SM2A...                                     11SM3A...
